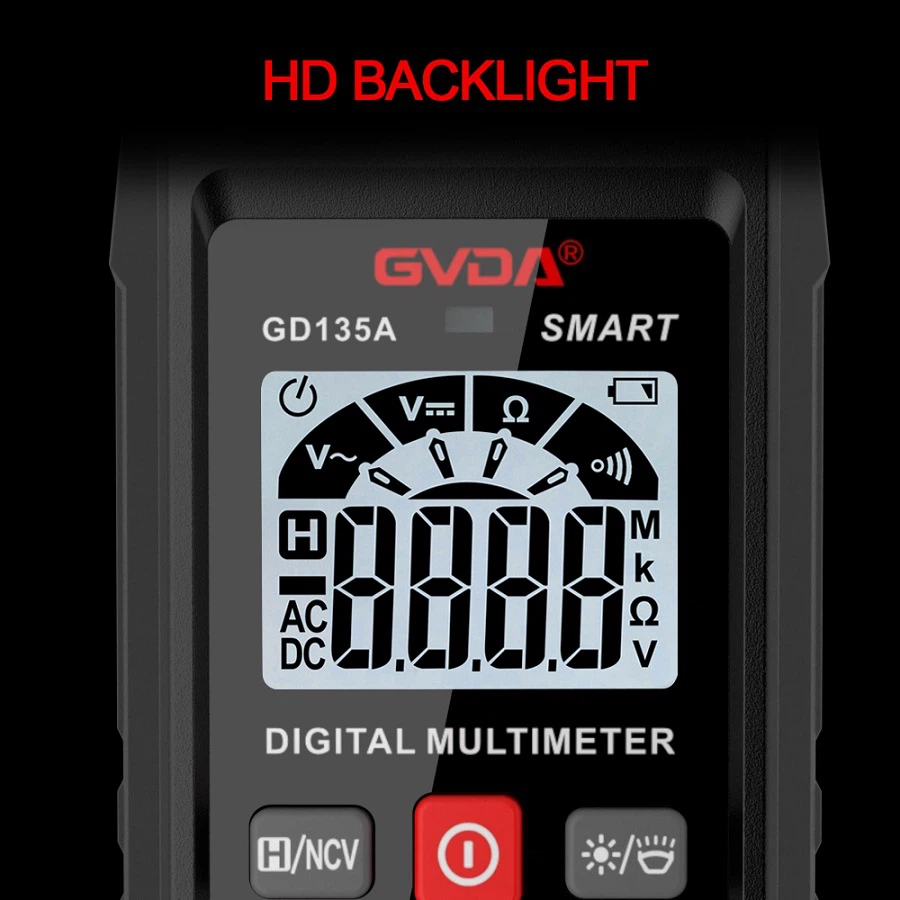

配線漏れ検査法が機能しているかどうかを測定するデジタルマルチメーター。
マルチメーターを使用して、アースへの配線が漏電しているかどうかを測定するには、2 つの方法があります。1 つは充電測定で、マルチメーターを AC ファイルに調整します。機器に通電されている場合は、機器のシェルとアース間の電圧を測定します。数十ボルトの電圧は通常、誘導電気によるもので、100 ボルト以上であれば、機器に漏電があると判断できます。この検出方法は一般に推奨されません。2 つ目の方法は、電源を切断し、ファイア ワイヤーとゼロ ライン ファイア ワイヤーとアースの絶縁抵抗を測定することです。マルチメーターで測定するのはあまり正確ではないため、正確な測定には別の測定器を使用する必要があります。マルチメーターで測定すると、一般に、より深刻な漏電がマルチメーターから示され、抵抗値は通常、数百オームから数十オームです。
デジタルマルチメーターの測定方法:
1、マルチメーターをACファイルに調整し、機器に通電している状態で、機器の筐体とアース（アースと判定）間の電圧を測定します。電圧範囲が数十ボルトまたは110ボルトの場合は誘導電力であり、220Vまたは380Vの場合は漏電です。
2、マルチメーターをACファイルに調整し、機器の電源の場合、機器シェルとゼロ線間電圧を測定します。電圧範囲が数十ボルトまたは110ボルトの場合は誘導電気であり、220Vまたは380Vの場合は漏電です。
しかし、厳密に言えば、ライン絶縁抵抗回路の漏れの有無の測定には振動台を使用する必要があります。振動台は 100V または 500V の発電機に相当し、漏れ電流は振動台の内部サンプリング抵抗を通過し、抵抗器上でサンプリング電圧信号を生成します。通常、安定して 0.5M オーム以上であれば合格です。
配線漏れの有無を測定するデジタルマルチメーター
方法は次のとおりです。
1、機器の電源を切り、完全に放電し、安全対策と吊り下げのヒントを十分に行った後、ケーブルの両側の端子のロックを解除して測定します。人体と機器の安全を確保するために、測定中に機器を充電しないでください。
2、測定前に、絶縁抵抗計が正常に作動しているかどうかを確認します。主に「0」と「∞」の2点を確認します。つまり、ハンドルを振って、モーターが定格速度に達するようにし、絶縁抵抗計は短絡時には「0」の位置に、開放時には「∞」の位置になるようにします。
3、L「ライン端ノブを測定機器の導体に接続」、E「アース端ノブをアース機器のシェルに接続」、G「シールド端をテスト対象機器の絶縁部分に接続し、テーブルを120 rpmの平均速度で回転させ、読み取り値が安定して0.5メガオームを超える場合は合格であり、その逆の場合は絶縁が不十分であり、漏電の可能性があります。
