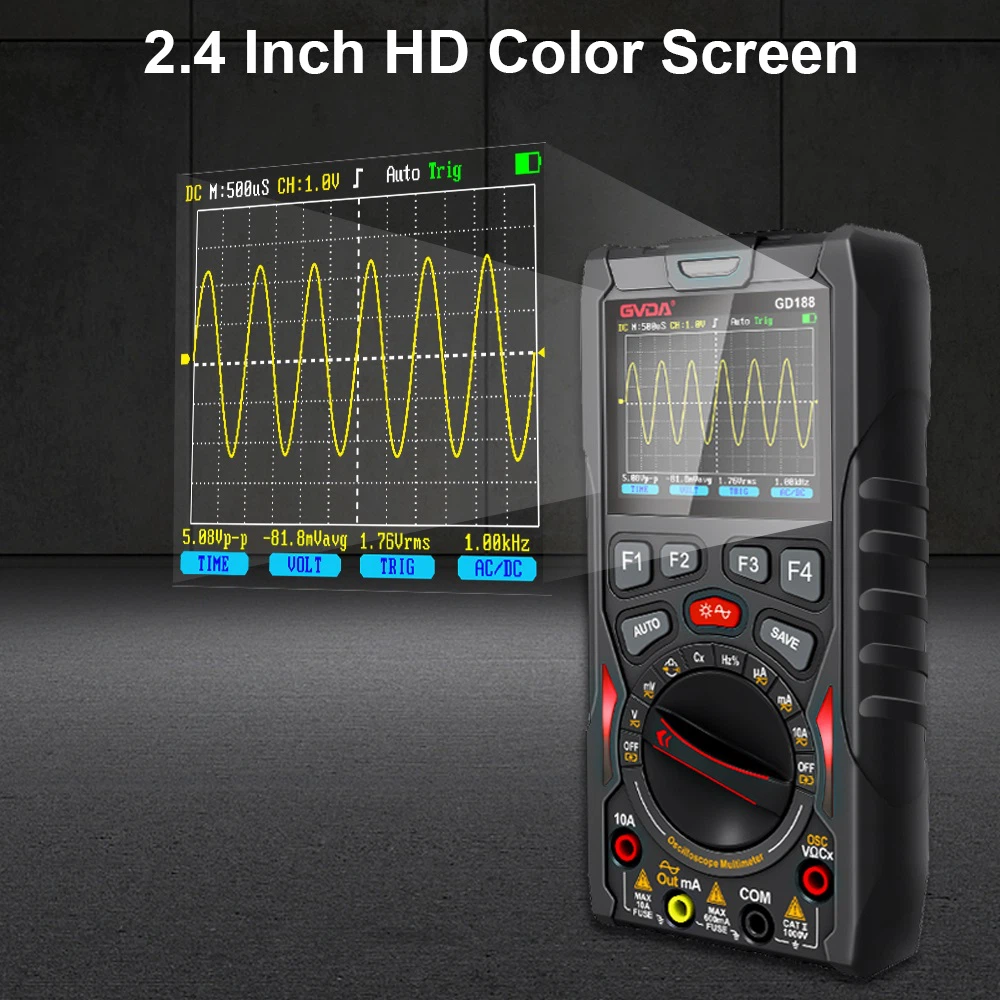

オシロスコープは周波数を測定しますか?
1. AC信号の周期を測定し、AC信号の周波数に変換できます。
2. DC信号とAC信号の電圧振幅を測定できる
3. AC信号の波形を表示できます。
4. 2 つのチャネルを使用して信号を個別に測定できます。
5. 2つの信号の波形を同時に画面に表示できるデュアルトレース測定機能です。この機能により、2つの信号間の位相差や波形の形状の違いを測定できます。
初心者エンジニアとして、各アプリケーションのテスト方法を理解することは非常に重要です。今日、Antai Test はまず、オシロスコープで信号周波数を測定する方法を紹介します。オシロスコープで信号周波数を測定する方法はたくさんあります。ここでは、一般的に使用される 2 つの基本的な方法を紹介します。
1. 周期法
周期信号の場合、前述の時間間隔測定法を使用して、まず各サイクルの時間Tを測定し、次に次の式を使用して周波数fを見つけることができます: f=1/T
たとえば、オシロスコープに表示される測定波形の周期が 8div で、「t/div」スイッチが「1μs」の位置に、「微調整」が「キャリブレーション」の位置に設定されているとします。この場合、周期と周波数は次のように計算されます。
T=1us/div&TImes;8div=8us
f= 1/8us =125kHz
したがって、測定波形の周波数は125kHzとなります。
2. リサージュ図形法による周波数測定
オシロスコープを XY 動作モードに設定し、測定信号を Y 軸に入力し、標準周波数信号を「X 外部」に入力します。2 つの信号の周波数が fx などの整数倍になるまで、標準周波数をゆっくり変更します。
fy=1:2の場合、蛍光スクリーン上に安定したリサージュ図形が形成されます。
リサージュ図形の形状は、2 つの偏向電圧の位相だけでなく、2 つの偏向電圧の周波数にも関係します。トレース法を使用すると、さまざまな周波数比と ux と uy 間のさまざまな位相差でリサージュ図形を描くことができます。図 5-15 には、さまざまな周波数比のリサージュ図形がいくつか示されています。
リサージュ図形と周波数の関係を利用すると、正確な周波数比較を行って測定信号の周波数を判定することができます。この方法は、リサージュ図形にそれぞれ水平線と垂直線を引くことです。水平線と垂直線は図形の交点を通過したり、図形に接したりしてはいけません。水平線と図形の交点の数がmで、垂直線と図形の交点の数がnの場合、
年/月=
基準周波数 fx（または fy）がわかっている場合、測定信号周波数 fy（または fx）は上記の式から取得できます。明らかに、実際のテスト作業では、周波数テストにリサージュグラフィックを使用する場合、テストを簡単かつ正確にするために、条件が許せば、既知の周波数信号の周波数は通常、蛍光スクリーンに表示されるグラフィックが円または楕円になるように可能な限り調整されます。このとき、測定信号の周波数は既知の信号の周波数に等しくなります。
