マルチメーターを使用して電解コンデンサの状態を確認するにはどうすればよいですか?
マルチメーターで電解コンデンサの状態を確認する方法
ステップ 1: まず、マルチメーターの適切なギアをオームギアに設定します。 一般に、「20k」ギアは 1UF 未満の容量のコンデンサの識別に使用され、「2」K ギアは 1UF ～ 100UF の容量のコンデンサの検出に使用されます。 100UF を超える容量を持つコンデンサを検証するには、「200」を使用します。
ステップ 2: 次に、マルチメータの 2 本のテスト リードをコンデンサの両端のプラス極とマイナス極に接続します (赤いテスト リードはコンデンサのプラス極に接続され、黒いテスト リードはコンデンサのマイナス極に接続されます)。 マルチメーターの読み取り値が常に 000 の場合、コンデンサには内部短絡があります。 最終的に 1 になった場合は、コンデンサ内の電極間に短絡が発生している可能性があります。 表示値が｛｝｝｝から徐々に上昇していくと、最後にオーバーフロー記号１が表示され、コンデンサが正常であることを示します。
MF47 メーターを使用すると、一般的な容量範囲 0.47uF ～ 2200uF のコンデンサの容量と品質を迅速かつ正確に評価できます。 特定のテクニック:
黒のテスト リードをコンデンサの正極に接続し、赤のテスト リードを負極に接続し、コンデンサを完全に放電してから、コンデンサが損傷しているかどうかを判断する前に最大回数のスイングにさらされたかどうかを確認します。
注: 赤いペンはコンデンサのマイナス極に接続され、黒いペンはコンデンサのプラス極に接続されます。 接続が正しく行われていない場合、データが間違っている可能性があります。 静電容量を計算するたびに、再充電する必要があります。
結論として、針がまったく動かない、またはごくわずかに動く場合は、コンデンサに欠陥があります。 針の戻りが遅すぎる場合は、マルチメータのギアが故障しているか、コンデンサが漏れている可能性があります。 復帰後、針がゆっくりと上昇し始める場合は、コンデンサに欠陥があるか、少量の漏れが発生しています。

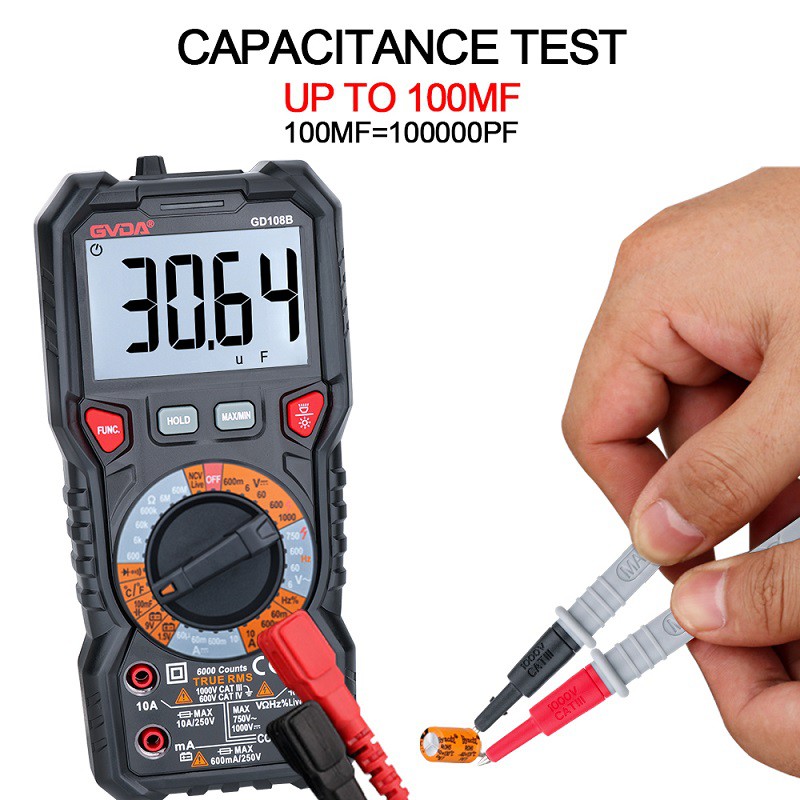

現在入手可能な小売デジタル マルチメーターのほとんどは低価格で、200uF 程度の静電容量を直接検出できます。 特定のコンデンサについて不明な点がある場合は、比較のためにデジタル メーターを使用してください。 さらに、同じ容量のコンデンサを 1.5uF、3.3uF、6.8uF、その他のサイズのコンデンサと比較することができます。
