クランプ電流計で漏電や盗電をチェックする方法

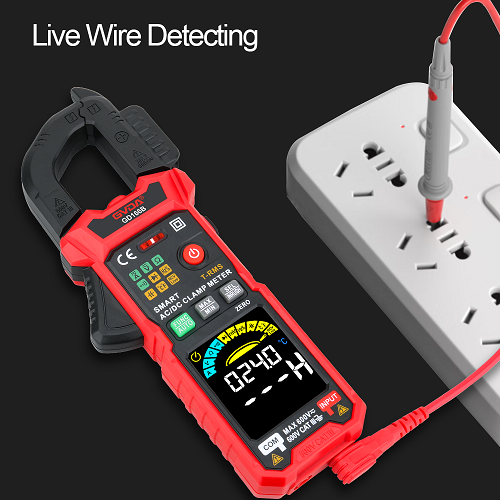

クランプ電流計は、低電圧ラインの漏電や盗電をチェックするための強力なツールです。
残留電流保護装置自体に問題があるかどうかを判断する
配電用変圧器では、低圧線を制御する交流接触器の出口側の相線上のヒューズを外します。このとき、残留電流動作保護装置が正常に動作できれば、残留電流動作保護装置は正常であることがわかります。そうでない場合は、残留電流動作保護装置を検査して交換する必要があります。
どの相線が漏れているか確認する
配電用変圧器で、低圧線を制御する交流接触器の出口側の中性線を外し、取り外したヒューズコアをいずれかの相に取り付け、クランプ電流計で相を測定します。測定された電流がその相の漏れ電流です。相線がライン上で接地され（たとえば、誰かが1線1箇所方式で盗電するなど）、大電流がメーターに損傷を与えるのを防ぐために、テスト時にまずクランプ電流計を高電流ギアに入れます。検出値が非常に小さい場合は、クランプ電流計をミリアンペア検出に切り替えます。
漏れのある位相線を決定した後、漏れの位置を決定します
配電用変圧器では、検査する相線にヒューズコアを挿入し、中性線と残りの2相のヒューズを外し、ポール上のクランプ電流計を使用して活線を検出し、漏電の位置を特定します。低圧線送電の場合、クランプ電流計を使用して、疑わしい範囲内の低圧ユーザー接続線を検出することもできます。検出中は、単相ユーザーの相線と中性線を同時にクランプ電流計のジョーに配置し、三相ユーザーの三相線と中性線も同時にクランプ電流計のジョーに配置する必要があります。漏電障害がない場合、クランプ電流計はゼロを示しますが、そうでない場合はゼロではありません。
ユーザーの内部配線や機器に漏れがないか確認する
クランプ電流計を使用して、ユーザーの電源入力ラインの漏れ電流を測定します。同時に、ユーザーの電気機器とランプを1つずつ出し入れし、クランプ電流計を見て漏れ電流の変化を検出し、漏れのある機器を見つけます。すべての機器が正常であるか、漏れのある機器が取り外されているにもかかわらず、クランプ電流計でユーザーにまだ漏れ電流があることが示されている場合は、ユーザーの低圧ラインに漏れがある可能性があり、具体的な状況に応じて対処する必要があります。
