マルチメーターを使用して RTD 信号を大まかな温度に変換する方法

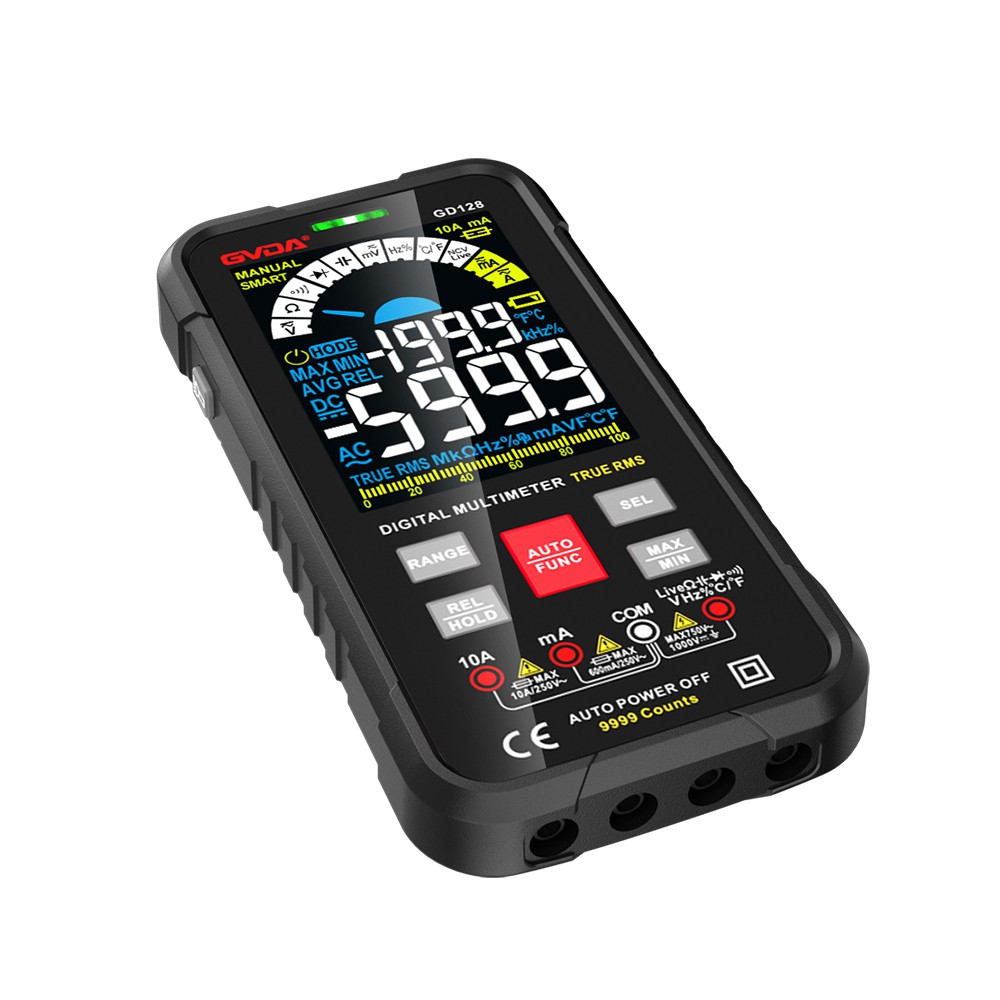

一般的に使用されているポインターマルチメーターとデジタルマルチメーターは、RTD のおおよその温度範囲を大まかに推定できます。
一般的に使用される RTD は (Pt 抵抗) Pt100、Pt1000、および (C 銅抵抗) Cu50、Cu100 です。
Pt100 RTD の測定範囲は -200 ～ 850 度で、最小範囲は 50 度、絶対誤差は ±0.2 度、基本誤差は ±0.1% です。また、このタイプの白金抵抗である Pt1000 の測定範囲は -200 ～ 250 度のみで、その他のパラメーターは Pt100 とまったく同じです。
Cu50 および Cu100 の測定範囲は -50 ~ 150 度、最小範囲は 50 度、絶対誤差は ± 0.4 度、基本誤差は ± 0.1% です。
以下、PT100 RTD について少し説明します。
Pt100 は単なる検出部品の集合体であり、補助的な 5V ~ 24 V DC 単一電源を装備する必要があります。Whisden ブリッジ原理を使用し、線形法則に従って電気信号が統合されたオペアンプ ブロックに入力され、またはトランスミッターが分離され、シングル チップ処理されて、測定対象の温度値が正確に反映されます。サーモスタットによって発行された対応する命令によって、制御対象の温度が制御されます。
一般的に使用されている PT100 RTD は、2 線式、3 線式、4 線式に分かれています。インデックス テーブルから、測定範囲が広く、-200 度から零下 +600 度まで測定できます。
いわゆるPT100は、実際には標準の0度で100Ω（オーム）の抵抗値を持つことを意味します。そして、温度がゼロを下回るにつれて、その抵抗値は徐々に減少します。-200度では、抵抗値は約18.5Ωです。そして、温度が0度から上昇するとき、その抵抗値は大きくなります。たとえば、温度が50度上昇すると、その抵抗値は約119Ω（オーム）です。100度ではその抵抗値は約138Ω（オーム）。200度ではその抵抗値は約176Ω（オーム）、600度ではその抵抗値は約313Ω（オーム）です。
上記はCu50 RTDの例ですが、50Ωは0度での抵抗値を指します。-50度のとき、抵抗値は50Ωから39.2Ωに減少します。0度から50度に上昇すると、抵抗値は60.7Ωに増加します。同様に、150度では、抵抗値は82.13Ωに上昇します。
以上から、PT100 RTDとCu50 RTDはダイナミックレンジが大きく、抵抗値の変化が直線的であることがわかります。多くの種類の温度コントローラに割り当てられ、温度の取得と制御を実現し、効果が良好です。そのため、医療、モーター製造、冷蔵、産業用工業制御、温度計算、ブリッジ抵抗計算などの高精度温度機器に広く使用されており、応用範囲が非常に広いです。
2種類のRTDで一般的に使用されるPt100とCu50をマルチメーターで簡単にチェックできるように、次の2種類のRTDの製造をリストします。
以下は、インデックス テーブルの使用をテストするための 2 種類の RTD のリストです。
