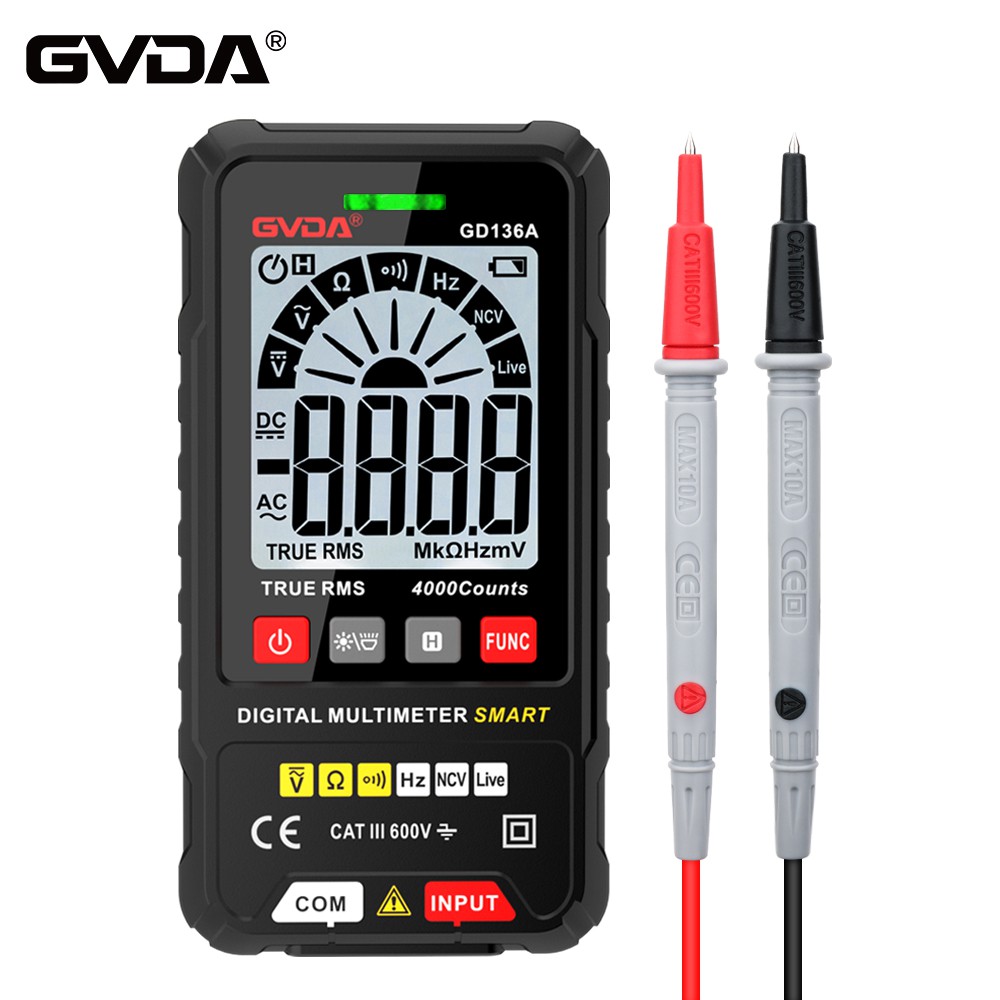

マルチメーターを使用して短絡、開回路、漏れを決定する方法は次のとおりです。

短絡：電源を外し、抵抗を測定し、抵抗が非常に小さいかゼロの場合は、短絡（金属短絡）です。

開回路：電源を外し、抵抗を測定し、抵抗が無限の場合、それは開回路（開回路）です

漏れ：電源を接続し、ケーシングの電圧を地面に測定します。電圧値が高い場合、漏れと見なされます。ライブワイヤとニュートラルワイヤの電流の違いを測定し、ゼロでない場合は漏れがあります。

上記は、マルチメーターを使用して回路障害を診断する原則ですが、実際の回路障害診断にはわずかな違いがあります。

次に、マルチメーターを使用して、実際の回路の回路短絡、オープンサーキット、漏れを決定する方法を見てみましょう。

1：要約
次の写真は、短絡、オープンサーキット、および将来の使用のために保存できるマルチメーターで漏れをチェックする方法の私の要約です。

2：マルチメーターを使用して短絡を決定します（例として220V回路を採取）
（1）回路の電源を外します。

（2）回路の各ブランチの回路ブレーカーを遮断する

目的：主要道路への分岐道路の影響を排除する。

（3）メイン回路のライブワイヤとニュートラルワイヤ間の抵抗を測定します。抵抗値が0の場合、メイン回路で短絡（金属Xing短絡）が発生しました。

注意：メイン回路に短絡が存在することを決定した後、メイン回路の他のデバイスの配線端子間の抵抗を測定し続けます。順番に短絡ポイントを特定します。

（4）メイン回路と同じ方法を使用して、各ブランチに短絡ポイントがあるかどうかを確認します。

注意：回路の短絡障害点を決定することは困難ですが、回路図に従う限り、

メインサーキットと分岐回路に基づいて回路を小さなブロックに分割し、抵抗値を辛抱強く測定すると、すべてが簡単に解決できます。

3：開回路を決定するためのマルチメーター（例として220V回路を採取）
回路破壊の判断は、回路破壊時の無限の抵抗に基づいている可能性があります。

しかし、回路が複雑な場合は、電源を接続できます。

次に、異常のポイントを特定します（インジケータライトがオンになっていない、または異常に動作する他のデバイスなど）、

回路図によると、接地電圧を段階的に測定します。

特定のコンポーネントの接地電圧が{0である場合、それはその前に回路休憩があることを示し、上方に検索し続けます。

ブレークポイントが決定されるまで。
