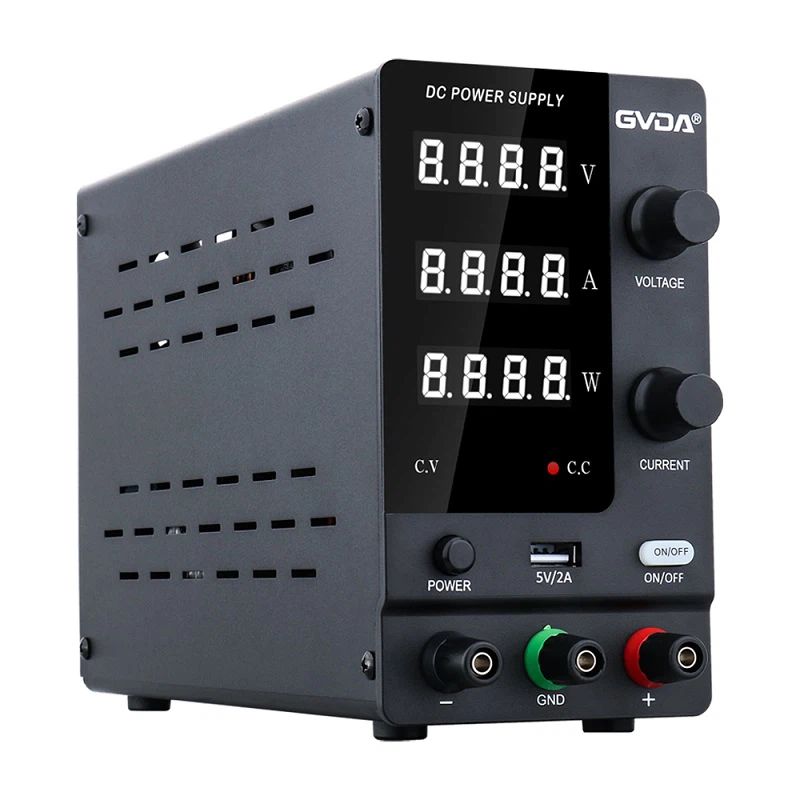

直流電源のリップル測定方法
オシロスコープ
オシロスコープは、DC電源のリップルを測定するための主な機器です。電圧波形を直感的に表示できるので、リップルの観察・解析が容易です。オシロスコープの選択では、次の要素を考慮する必要があります。
(1) 帯域幅: 測定精度を確保するには、オシロスコープの帯域幅は測定信号の最高周波数よりも大きい必要があります。
(2) サンプリング レート: オシロスコープのサンプリング レートは、急速に変化するリップル信号を捕捉できるほど十分に高い必要があります。
(3) 入力インピーダンス: オシロスコープの入力インピーダンスは、テストされる回路への影響を避けるために十分な大きさである必要があります。
ACミリボルトメーター
ACミリボルトメータは、リップルの実効値（RMS）を測定することができ、リップルの大きさの定量的な分析に適しています。 AC ミリボルトメーターを選択するときは、測定範囲と精度に注意を払う必要があります。
スペクトラムアナライザ
スペクトラムアナライザは波紋のスペクトル分布を測定することができ、波紋の発生源や特性の解析に役立ちます。スペクトラム アナライザを選択するときは、その周波数範囲と分解能に注意を払う必要があります。
3、直流電源のリップル測定手順
測定器の準備
オシロスコープ、ACミリボルトメーターなどの適切な測定器を選択し、テスト対象の電源のパラメータと要件に従って校正します。
測定器を接続する
電源の通常の動作に影響を与えないように注意しながら、測定器をテスト対象の電源に接続します。オシロスコープのプローブは電源出力端子に接続し、ACミリボルトメータの入力端子は電源出力端子に接続してください。
測定パラメータの設定
テストする電源のパラメータと要件に従って、オシロスコープの時間基準や垂直倍率などの測定器のパラメータを設定します。
リップルの観察と記録
電源を投入し、オシロスコープで電圧波形を観察し、リップルのピークツーピーク値（Vpp）または実効値（RMS）を記録します。 ACミリボルトメータを使用すると、リップルの実効値を直接読み取ることができます。
リップル特性の解析
測定結果に基づいて、リップルの周波数、振幅などの特性を解析し、リップルの発生源と影響要因を特定します。
電源設計の最適化
測定結果と解析に基づいて、フィルタ回路の調整やスイッチング周波数の改善など、電源設計を最適化し、リップルを低減します。
