マルチメーターを使用してトランジスタの良否を判断する方法
トランジスタ内のPN接合の一方向導電性を利用して、極間のPN接合の正と負の抵抗をチェックします。差が大きい場合はチューブが良好であり、正と負の抵抗が大きい場合は、チューブ内部に断線があるか、PN接合の性能が良好でないことを示します。正と負の抵抗が小さい場合は、チューブの極間で短絡または故障していることを示します。
デジタルとポインターテーブルを使用してNPNトランジスタの良否を識別する

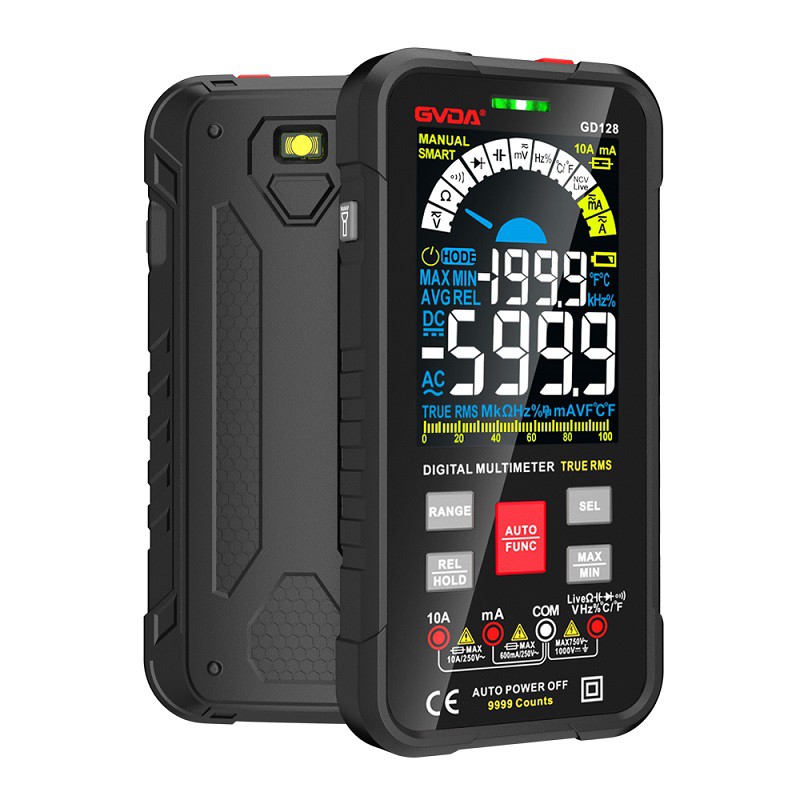

pn接合ブロックに設置されたデジタルマルチメータ
赤ペンを B に、黒ペンを E にし、最上位ビットがまだ 1 を示している場合は、放出接合が機能していないことを意味し、不良と判断されます。
赤ペンを B に、黒ペンを C に、最上位ビットがまだ 1 を示している場合は、コレクター接合が機能していないため、不良と判断します。
赤ペンはC、黒ペンはEで、表示が限られた数字になったり、滴り落ちたりした場合は、CEの故障、判定不良を示しています。
第二に、X1k抵抗ブロックに配置されたポインターマルチメーター
黒ペンをBに、赤ペンをEに、針が動かない場合は、発射接合部が機能していないため、不良と判断します。
黒ペンを B に、赤ペンを C に差し込み、針が動かない場合はコレクター接合部が機能していないため、不良と判断します。
黒ペンはC、赤ペンはE、針が振れている場合はCEの故障、判定は不良です。
三極管の良否判定は、以下の方法に従って行うことができます。
1. ベースポールとチューブタイプの判定方法：
ゲルマニウム管は R × 100 やすりで測定し、シリコン管は R × 1K やすりで測定し、最初に赤ペンを固定して片方の足に接触させ、残りの 2 本の足は黒ペンで測定しました。2 つの小さな抵抗値を測定できるかどうかを確認します。測定できない場合は、赤ペンをもう一方の足に移動して、2 つの小さな抵抗器の測定を続けます。固定した赤ペンで 2 つの小さな抵抗器が見つからない場合は、黒ペンを固定して引き続き見つけることができます。2 つの小さな抵抗器が見つかったら、固定ペンを足の付け根に使用します。
黒ペン用固定の場合はトランジスタはNPNタイプ、赤ペン用固定の場合はチューブはPNPタイプです。
2. コレクターを特定します。
トランジスタのエミッタとコレクタが正しく接続されていると（針の振り幅が大きい）、逆接続は非常に小さくなります。そのため、まずコレクタを想定し、オームギア接続を使用します（PNPタイプのチューブの場合、エミッタを黒ペンに接続し、コレクタを赤ペンに接続します）。測定時に、ベースと想定コレクタを手でつまんで（または100KΩの抵抗器に接続して）、2つの極が接触しないようにします。ポインタの振り幅が大きい場合は、2つの極をポインタに合わせて調整した後、ポインタの振り幅が小さくなったら、想定は正しいコレクタであり、コレクタとエミッタを判別できることを意味しています。
上記の三極管の抵抗値によると、マルチメーターが故障しているか、三極管が不良であるかのどちらかです。または、上記の測定方法に従ってまず良好な三極管を見つけて比較すると、良い点と悪い点を判定し、経験をまとめることができます。
