マルチメーターを使用して4〜20mAセンサーをテストする方法



測定方法は2つあります。


1. マルチメーターの電流レベル テストに合格します。手順は次のとおりです。


マルチメーターの赤いテストリードは mA ホールに接続され、黒いテストリードは COM に接続されます。


マルチメーターを DC mA 範囲に調整します。


マルチメーターの赤いテストリードは 4-20mA センサー出力のプラス端子に接続され、黒いテストリードは 4-20mA センサー出力のマイナス端子に接続されます。


マルチメーターの表示領域から読み取ります。その読み取り値が現在の値です。


2. マルチメーターの 10,000- 電圧範囲で電流値を測定します。電流テスト機能のないマルチメーターの場合は、電圧で電流値を測定できます。手順は次のとおりです。


4-20mA センサー出力に、約 100 オームのサンプリング抵抗を接続します。


マルチメーターの赤いテストリードは mA ホールに接続され、黒いテストリードは COM に接続されます。


マルチメーターを DC V の位置に調整します。


マルチメーターの赤いテストリードは 4-20mA センサー出力のプラス端子に接続され、黒いテストリードは 4-20mA センサー出力のマイナス端子に接続されます。


マルチメーターの表示領域から読み取ります。読み取り値は電圧値です。読み取り値を抵抗値 (たとえば、100 オーム) で割ると、電流値が求められます。


マルチメーターのDC電流機能、20mA設定(そうでない場合は100mA設定を選択)を使用して、センサー出力を直接テストします。デスクトップデジタルマルチメーターの場合は、任意のセンサー機能を使用して、センサーが感知した物理量を機器に直接テストさせることもできます。配線方法:赤いテストリードを緑のワイヤーに接続し、黒いテストリードを黄色のワイヤーに接続します。

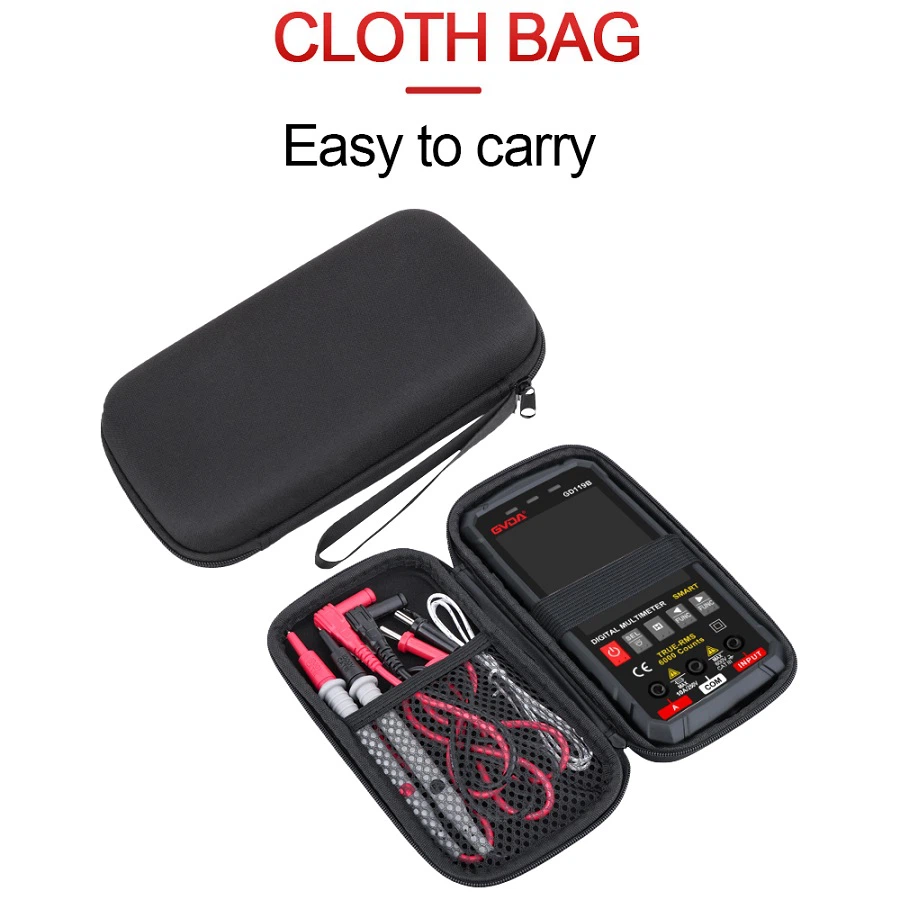

4 Multimter 1000V -
