オシロスコープを使用して水晶発振器をテストする方法
水晶発振器にはパッシブ水晶発振器とアクティブ水晶発振器があり、水晶発振器の起動波形はオシロスコープで測定することができます。以下に水晶発振器の波形を測定する方法を紹介します。
パッシブ水晶発振器はオシロスコープを使用して波形を測定します
パッシブ水晶発振器が発振を開始すると、両方のピンが発振波形を生成します。オシロスコープのプローブの負極を GND に接続し、正極を任意の水晶発振器ピンに接続して、水晶発振器の波形を確認します。
通常の状況では、受動水晶発振器の波形は正弦波です。正弦波形はオシロスコープで確認できます。測定された周波数は、水晶発振器の開始周波数と一致している必要があります。
アクティブ水晶発振器はオシロスコープを使用して波形を測定します
一般的に、アクティブ水晶発振器には4つのピンがあり、2つの電源ピン、1つの出力ピンがあり、もう1つのピンはフローティングのままか、GNDに接続されています。測定するときは、オシロスコープのプローブの正極を出力ピンに接続し、負極をGNDに接続する必要があります。アクティブ水晶発振器から出力される波形には、正弦波と方形波の2種類があります。これは主に、水晶発振器に整形回路が組み込まれているかどうかによって決まります。内部に整形回路がある場合は方形波を出力し、そうでない場合は正弦波を出力します。
測定時に注意すべきこと
水晶発振器の波形を測定するときは、1) オシロスコープの帯域幅、2) 負荷容量の 2 つの点に注意する必要があります。オシロスコープの帯域幅は、水晶発振器の開始周波数より少なくとも 5 倍高くなければなりません。そうでないと、測定された波形が歪んでしまいます。水晶発振器は負荷容量に比較的敏感なので、測定時には入力容量が測定に与える影響を最小限に抑える必要があります。
オシロスコープを使用して電気信号の波形を観察する手順。
1.Y軸の結合方法を選択する
測定する信号の周波数に応じて、Y軸入力結合モード選択「AC-グランド-DC」スイッチをACまたはDCに設定します。
2. Y軸の感度を選択する
測定信号のおおよそのピークツーピーク値（減衰プローブを使用する場合は減衰倍数で割る必要があります。結合モードがDCギアの場合は、重畳されたDC電圧値も考慮する必要があります）に応じて、Y軸感度V / divスイッチ（またはY軸減衰スイッチ）を適切なレベルに設定します。実際の使用時に測定電圧値を読み取る必要がない場合は、Y軸感度微調整（またはY軸ゲイン）ノブを適切に調整して、画面に必要な高さの波形を表示できます。

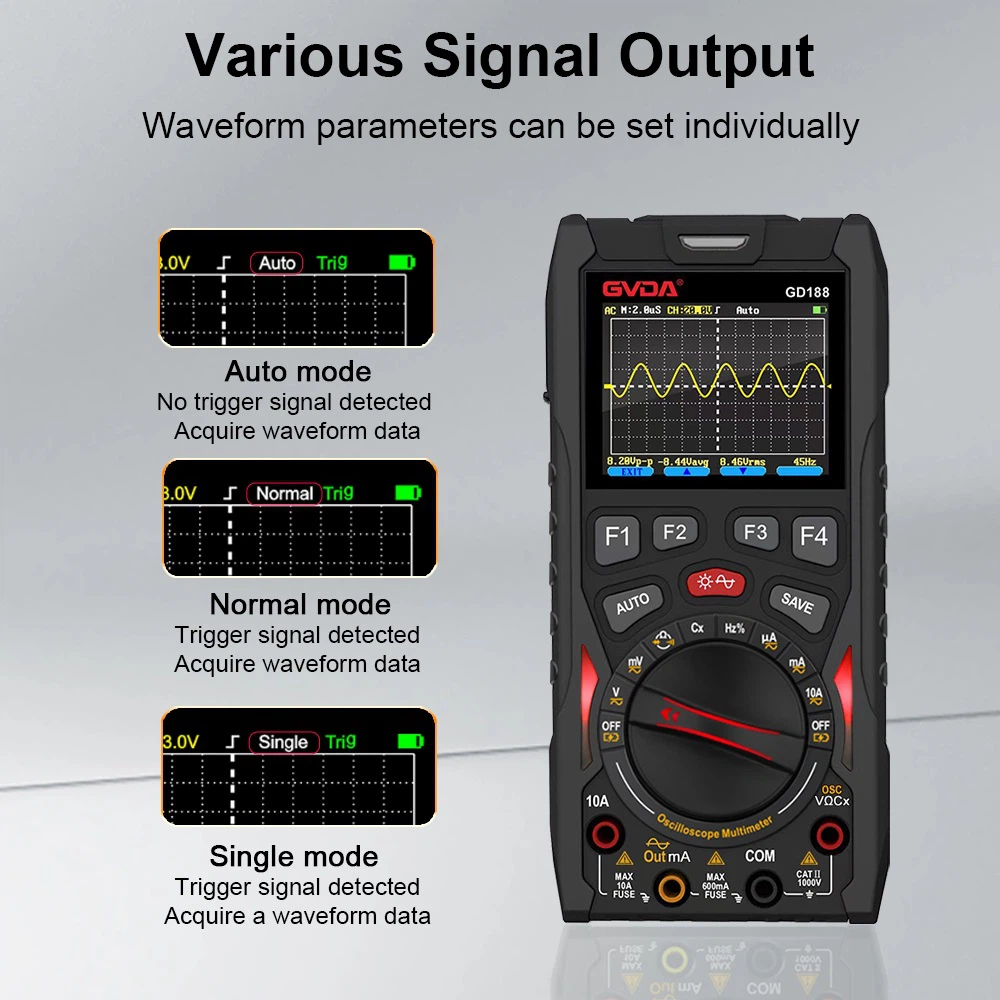

3. トリガー（または同期）信号源と極性を選択する
通常、トリガー (または同期) 信号極性スイッチは、「 」または「 - 」の位置に配置されます。
4.スキャン速度を選択する
測定する信号の周期（または周波数）のおおよその値に基づいて、X軸スキャン速度t/div（またはスキャン範囲）スイッチを適切なレベルに設定します。実際の使用でテスト時間の値を読み取る必要がない場合は、スイープ速度t/div微調整（またはスキャン微調整）ノブを適切に調整して、テストに必要なサイクル数の波形を画面に表示できます。信号のエッジ部分を観察する必要がある場合は、スイープ速度t/divスイッチを最速のスイープ速度に設定する必要があります。
5. 測定する信号を入力する
測定信号はプローブで減衰された後（または減衰せずに同軸ケーブルで直接入力されますが、このとき入力インピーダンスは低下し、入力容量は増加します）、Y軸入力端子を介してオシロスコープに入力されます。
