クランプメータと三相4線式メータの使い方は？
1. 電力およびエネルギーの測定方法
1. 電力測定方法
1) 直接法: 電力の測定には、電力計、デジタル電力計、または三相電力計を直接使用できます。 三相電力の測定には、単相電力計を使用して 2 メートル法または 3 メートル法に接続することもできます。ただし、加算プロセスはありますが、一般的には依然として直接法として分類されます。
2) 間接法: 電圧と電流を測定することで間接的に DC 電力を得ることができます。 AC は、電圧、電流、力率を通じて電力を得る必要があります。
2. 電力量測定方法
1) 直接法: 電力量の直接測定。DC には電力量計を使用でき、AC には誘導システムまたは電子電力量計を使用できます。
2) 間接法: 間接法は一般に電力量の測定には使用されず、電力が安定して一定の場合にのみ、パワーメーターとタイミングクロックを使用して測定されます。

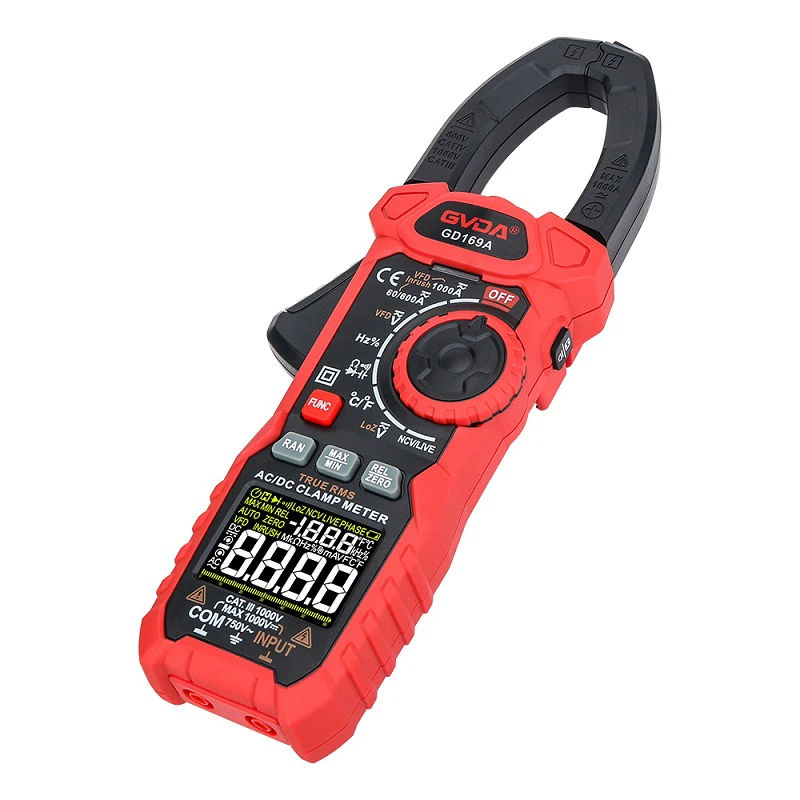

第二に、クランプ電流計の応用
クランプ電流計は構造原理の違いにより、電磁式と電磁式の2種類に分けられます。 電磁式は交流電流と交流電圧を測定できます。
ベクトル計算グラフ
1. 巻線非同期モータの回転子電流の測定: クランプ電流計を使用して巻線非同期モータの回転子電流を測定する場合、電磁システムのヘッドを備えたクランプ電流計を選択する必要があります。 , 指示値と実際の測定値が大きく異なる場合、または指示がない場合があります。その理由は、磁電クランプメータのメータヘッドがトランスの2次コイルに接続されており、メータヘッドの電圧が得られるためです。の二次コイルによる。
電磁誘導の原理によれば、相互誘導起電力はE2=4.44fWФmです。 相互誘導起電力の大きさが周波数に比例することは、宣伝からもわかります。
この種のクランプメーターを使用してローター電流を測定する場合、ローターの周波数が低いため、メーターヘッドで得られる電圧は、同じ電源周波数の電流を測定する場合の電圧よりもはるかに小さくなります（この種のメーターはヘッドは電源周波数設計の 50Hz の AC 周波数に基づいています)。 場合によっては、メータヘッド内の整流素子がオンにならないほど電流が小さく、クランプメータに指示がなかったり、指示値が実際の値と大きく異なることがあります。 電流のベクトル計算図を図 2.1 に示します。
電磁方式のクランプメータを選択した場合、測定機構に2次コイルや整流素子がないため、測定電流により発生する磁束がメータヘッドを通過し、メータヘッドの静止鉄片と可動鉄片を磁化させ、メーターヘッドの指針を偏向させ、測定されたメーターと一致します。 電流の周波数は関係ないので、ローター電流値を正確に表示できます。
2. クランプ電流計を使用して三相平衡負荷を測定する場合、ジョーに二相の電線を挿入したときの電流指示値は、一相を挿入したときの電流指示値と同じになります。 クランプ電流計で三相平衡負荷を測定すると、ジョーに二相の電線を入れたときと単相の電線を入れたときの指示値が同じになるという不思議な現象が起こります。これは、三相平衡負荷の回路では、各相の電流値が等しいためであり、次の公式で表されます。
Iu=Iv=Iw.
1 つの相線がジョーに挿入されると、クランプ メーターはその相の電流値を示します。2 つの相線がジョーに挿入されると、メーターが示す値は実際には 2 つの相電流のフェーザーの合計になります。フェーザ加算の原理により、I1+I3=-I2なので、指示値は1相を入れた場合と同じになります。
三相を同時にクランプすると、三相負荷が平衡しているとき、I1 + I2 + I3=0、つまりクランプ電流計の指示値はゼロになります。
