オシロスコープの使い方
1. ベースラインの取得: オペレーターが取扱説明書のないオシロスコープを使用する場合、プローブを使用して他の測定を実行する前に、まず最も細かい水平ベースラインを取得する必要があります。具体的な方法は次のとおりです。(1) パネル上のスイッチとノブをプリセットします。明るさを中程度、フォーカスと補助フォーカスを中程度、垂直入力カップリングを「AC」、垂直電圧範囲選択を「5mv/div」、垂直動作モード選択を「CHl」、垂直感度微調整キャリブレーション位置を「CAL」に設定し、垂直チャネル同期ソース選択を中央の位置に設定し、垂直位置を中央の位置に設定し、A スキャン時間係数と B スキャン時間係数を一緒に「0.5ms/div」にプリセットし、A スキャン時間微調整をキャリブレーション位置「CAL」に設定し、水平位置を中央の位置に設定します。、スキャン動作モードを「A」に設定し、トリガー同期モードを「AUTO」に設定し、スロープスイッチを「+」に設定し、トリガーカップリングスイッチを「AC」に設定し、トリガーソース選択を「INT」に設定します。 （2）電源スイッチを押します。インジケータランプが点灯します。 （3）A輝度フォーカスなどの関連コントロールノブを調整して、細く明るいスキャンベースラインを生成します。ベースラインを調整して、画面の中央の位置が基本的に水平座標スケールと一致するようにします。 （4）軌道平行度コントロールを調整して、ベースラインを水平座標と平行にします。
2. 表示 信号: 下 正常 状況, the oscilloscope itself has a 0.5Vp-p standard square wave signal output port. After obtaining the baseline, the probe can be connected here. At this time, there should be a series of square wave signals on the screen. Adjust the voltage. The range and sweep time factor knobs, the amplitude and width of the square wave should change. This means that the オシロスコープ has been basically adjusted and can be put into use.
3. 信号を測定します。テスト ラインを CHl または CH2 入力ソケットに接続し、テスト プローブをテスト ポイントに触れさせて、オシロスコープで波形を観察します。波形の振幅が大きすぎるか小さすぎる場合は、電圧範囲ノブを調整します。波形周期の表示が適切でない場合は、スキャン速度ノブを調整します。
特別な使用方法 1. ACピーク電圧測定 (1) ベースラインを取得します。 (2) V/divノブを調整して、波形が垂直方向に5div（つまり5グリッド）を表示するようにします。 (3) 「Aトリガーレベル」を調整して、安定した表示を取得します。 (4) 次の式を使用してピーク電圧を計算します。 電圧（pp）：垂直偏向振幅/度x（VOLTS/div）/スイッチギア極xプローブ減衰倍率。 たとえば、上側ピークから下側ピークまでの測定偏向が5.6度で、VOLTS / dirスイッチが{{10}}.5に設定され、x10プローブ減衰倍率が使用され、データが置き換えられます：電圧2 5.6X0.5X10228V。 2. 立ち上がり時間測定 立ち上がり時間：水平距離（度）x時間/度（ギア）/拡張係数。 たとえば、波形の 2 点間の距離が 5 度、時間/度レベルが 1Us、x10 拡張が拡張されていない (つまり x1) 場合、指定された値は次のように置き換えられます。立ち上がり時間 I 分割; 5X1 / 1; 51xs。3. 位相差測定位相差: 水平差値 (度) x 水平スケール校正値 (度/度)。たとえば、水平差は 0.6 度で、各度は 45 度に校正されています。指定された値を式に代入します: 位相差: 0.6x45:27
1. DC電圧を測定するにはどうすればいいですか?
回答：まず、カップリングモードを DC に設定し、おおよその範囲に応じて垂直ギアを適切な値に調整してから、オフセットラインとチャネルマークの変位を比較する必要があります。
2. 220V 主電源を測定すると、振幅が画面範囲を超えるという報告がありました。三相電源の位相差を測定するにはどうすればよいでしょうか?

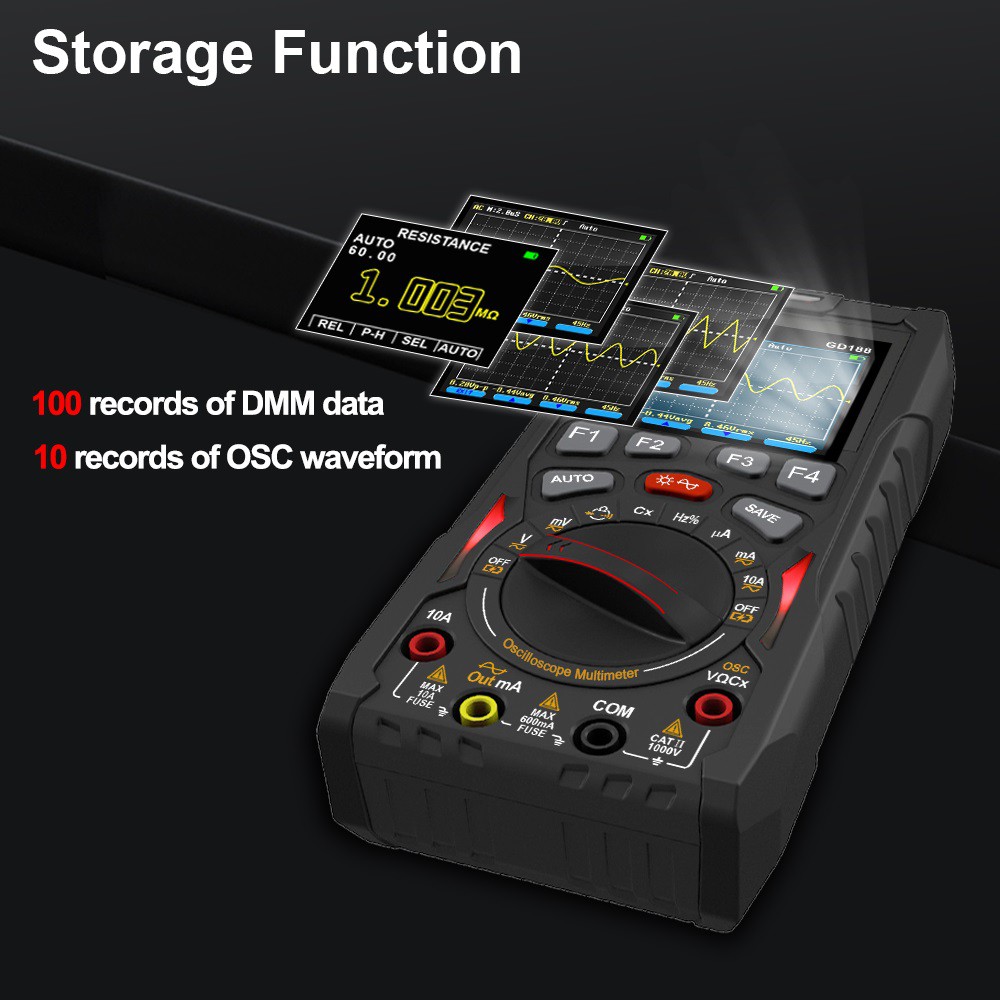

回答：最大入力ピークツーピーク電圧は400Vです。実効値変換ピークツーピーク式によると、220V主電源は400Vピークツーピーク電圧を超え、振幅は画面の正常範囲を超えています。オシロスコープを使用して三相電源の位相シフトを測定する場合は、トリガーソースを主電源に設定し、1つのチャネルを使用して最初にAB波形を測定し、それを参照波形として保存してから、プローブを使用してBCに接続します。このとき、位相シフトを測定できます。
3. 混乱抑制とは何ですか?
回答: 混乱とは、オシロスコープによって収集された周波数が実際の信号の最大周波数の 2 倍より低いために発生する状態です。混乱抑制は、混乱の発生を防ぐために特別に設計されています。混乱抑制は、信号の最大周波数を識別し、最大周波数の 2 倍で信号を収集できます。
