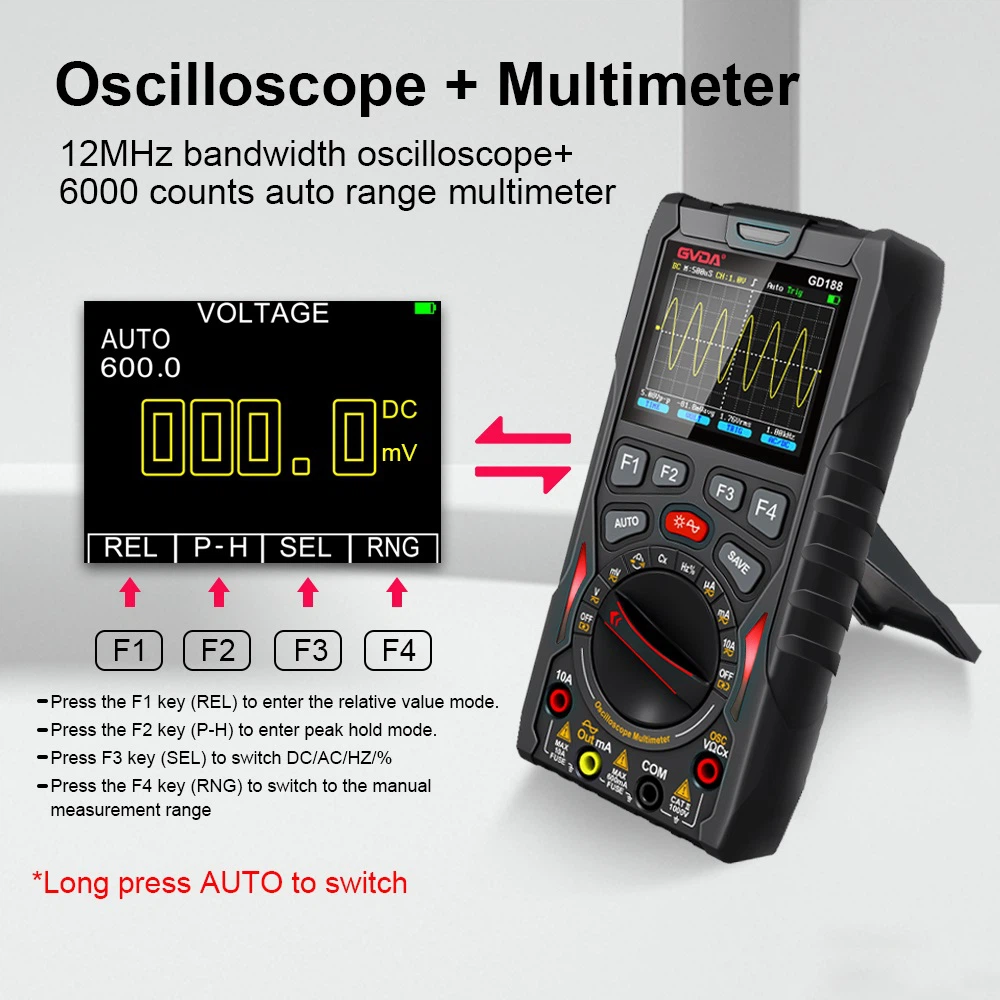

オシロスコープの使用手順
1. オシロスコープは電流を測定する
測定には、高精度、小さい抵抗値、既知の値を持つ無誘導抵抗器が必要であり、電圧を測定した後、オームの法則に従って実際の測定電流値に変換されます。
2. オシロスコープは電圧を測定する
（1）測定信号の周波数が低い：プローブを使用できます。信号振幅が小さく、10：1プローブの感度が低すぎる場合は、シールド線を使用してオシロスコープのY軸入力端をテストポイントに直接接続できます。
（2）測定信号の周波数が高い：プローブを使用すると、シールド線や通常のケーブルを使用する場合よりも歪みが少なく、精度が高くなります。ただし、テスト距離はプローブケーブルの長さによって制限され、プローブの減衰により感度が低下します。一般に、高周波を測定する場合は同軸ケーブルを使用できます。
AC電圧の測定では、通常、AC電圧波形のピーク電圧または2点間の電位差を測定します。測定結果は、2つの測定点間の電位差を取得するために計算されます。つまり、画面上の2つの測定点間の垂直偏向距離に、2つの測定点間の電位差であるY軸偏向感度を掛けます。
DC電圧を測定するには、使用するオシロスコープの周波数応答がDCから始まる必要があります。まず、垂直変位ボタンを調整して、スキャンラインがゼロレベルラインとして特定の水平スケールライン上にあるようにし、測定された電圧信号を入力し、ゼロレベルからのスキャンラインオフセットの垂直距離、つまり測定されたDC電圧=垂直偏向距離×Y軸偏向感度×プローブ減衰係数を測定します。
3. オシロスコープは波形の時間を測定する
オシロスコープの水平スキャンスイッチをキャリブレーション位置に微調整すると、スキャンスイッチの各位置のスケール値は、画面上の水平スケールによって表される時間値を示します。したがって、オシロスコープは波形全体（または波形の任意の部分）を直接測定できます。
4. オシロスコープは周波数を測定する
周波数は時間測定を使用して決定できます。
5. オシロスコープで位相を測定する
デュアルトレースオシロスコープに使用され、オシロスコープの画面に 2 つの光トレースを同時に表示し、座標スケールに従って 2 つの光トレースの関連ポイント間の距離を測定し、測定した距離を位相差に変換します。
