風速計の感温プローブの紹介
風速計の感熱プローブの動作原理は、低温衝撃空気流が感熱素子の熱を奪うことに基づいています。 調整スイッチの助けにより、温度は一定に保たれ、調整電流は流量に比例します。 乱流中で感熱プローブを使用すると、あらゆる方向からの気流が同時に感熱素子に影響を及ぼし、測定結果の精度に影響を与える可能性があります。 乱流中で測定する場合、熱式風速計の流量センサーの読み取り値が回転プローブの読み取り値よりも高くなることがよくあります。 上記の現象はパイプライン測定中に観察されることがあります。 パイプラインの乱流のさまざまな設計によっては、低速でも乱流が発生する場合があります。 したがって、風速計の測定プロセスはパイプラインの直線部分で実行する必要があります。 直線セクションの開始点は、測定点 × D (D= パイプライン直径、CM) の少なくとも 10 倍前にある必要があります。 終点は、測定点×位置 D の少なくとも 4 つ後でなければなりません。流体の断面には障害物があってはなりません。 (エッジ、重いオーバーハングなど)。

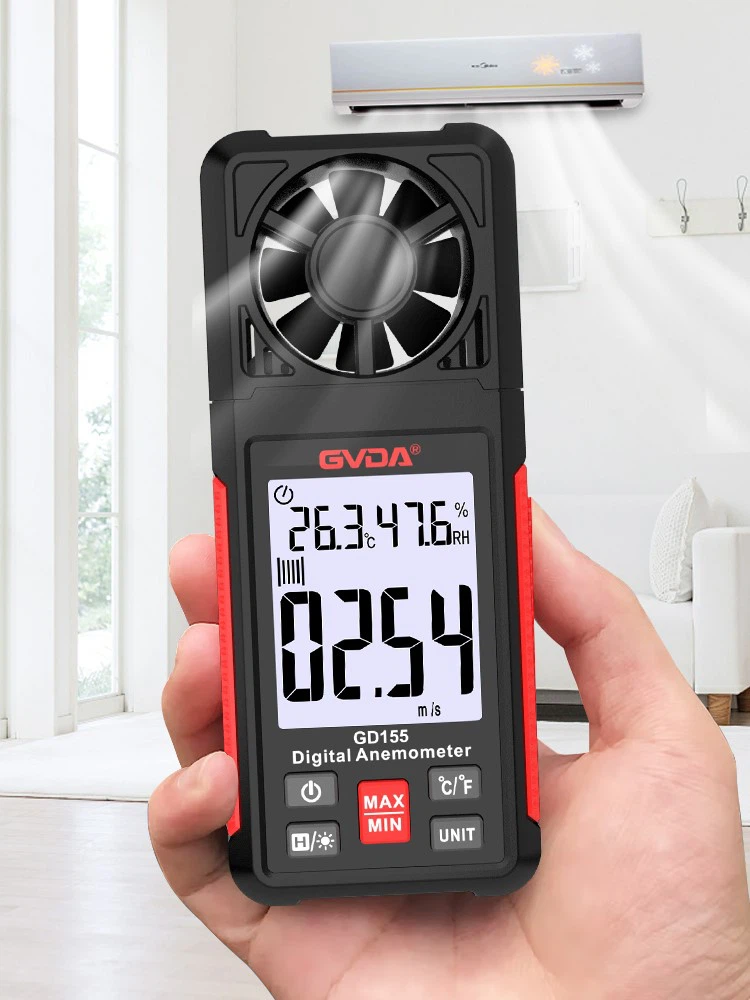

風速計の回転プローブの動作原理は、回転を電気信号に変換することに基づいています。 まず、近接検知の開始により、ロータリーホイールの回転が「カウント」され、パルス列が生成されます。 そして、検出器で変換された後、速度値が得られます。 風速計の大口径プローブ（60mm、100mm）は、中流量および小流量（パイプライン出口など）での乱流の測定に適しています。 風速計の小口径プローブは、プローブの断面積の 100 倍を超える空気流の測定に適しています。
風速計は、排気抽出中に大きな通気ポートを備えたパイプライン内の空気流の比較的バランスの取れた分布を測定します。高速ゾーンは自由通気ポートの表面に生成され、残りは低速ゾーンとなり、渦が生成されます。グリッド。 グリッドのさまざまな設計方法によれば、グリッドの前の一定の距離 (約 20cm) では、空気流の断面積は比較的安定しています。 この場合、通常は大口径の回転風速計を用いて測定が行われます。 口径が大きいほど不均一な流量を平均化し、より広い範囲にわたって平均値を計算できるためです。
