クランプ形メーターの測定操作のポイント
1. 安全要件
1) 実務上、低圧電線や機器の電流値を測定する必要があることがよくあります。 配電装置内の低電圧バスバーとその電気部品の電流を測定する場合、一般に低電圧バスバーに配置されたワイヤ間の距離は十分に大きくありません。 クランプ式電流計の中には本体サイズが大きいものもあり、測定中にジョウが開くと相間短絡や地絡の原因となる場合があります。 測定者の姿勢が不安定であったり、腕が震えたりすると事故が発生しやすくなります。
したがって、測定前に実際の現場条件に基づいて、認定された絶縁材料を使用してバスバーと電気部品を相互に絶縁し、他の充電部分に触れないように注意する必要があります。
2) 裸線の電流を測定する場合、異相線間や線とアース間の距離が狭く、クランプの絶縁不良や絶縁スリーブの損傷があると、裸線間の短絡事故が発生しやすくなります。相間および相間とアース間。
したがって、クランプ式電流計を使用して裸線の電流を測定することは一般的に認められていません。 測定が必要な場合は、予期せぬ事態が発生しないように、裸線の絶縁絶縁のための安全な準備を行う必要があります。
3) 多目的クランプ電流計の場合、すべての機能を同時に使用しないでください。 たとえば、電流を測定する場合、電圧を同時に測定することはできません。 安全上の理由から、テストワイヤをクランプ電流計から外す必要があります。
4) 測定現場では、すべての機器が整然と配置され、測定者の身体の各部分と帯電した身体との間に、少なくとも安全距離 (低電圧の場合の安全距離) 以上の十分な距離が維持されなければなりません。電圧システムは 0.1m-0.3m) です。 本を読んでいるとき、無意識に頭を下げたり、腰に近づいたりすることがよくありますが、手足、特に頭と充電部分の間の安全な距離に特別な注意を払う必要があります。
2. 精度要件
1) 電流を測定する場合、クランプ式電流計のギア位置の選択は適切でなければなりません。 針の振れ角が小さすぎると目盛値が見分けにくくなり、測定の精度に影響を与えるため、目盛の 1/3 以上の目盛に針を置くのが最善です。
2) 測定ワイヤはできるだけクランプ内の中央位置に配置してください。 測定ワイヤの歪みが大きすぎると、測定電流によってクランプ鉄心に発生する磁気誘導強度が大きく変化し、測定精度に直接影響を与えます。 一般に、クランプ内の測定ワイヤの不適切な位置によって生じる測定誤差は 2% -5% に達する可能性があります。
3) 正確な測定値を確保するには、鉄心ペンチの 2 つの面をしっかりと閉じる必要があります。 ジョーから電磁ノイズが聞こえたり、クランプ電流計を持つ手にわずかな振動を感じたりする場合は、ジョー端面がしっかりと接続されていないことを示しています。 この時点で、顎を再度開閉する必要があります。 それでも異音が発生する場合は、ジョー端面に汚れや錆がないか確認してください。 汚れがある場合は、ジョーがしっかりと結合するまで掃除する必要があります。

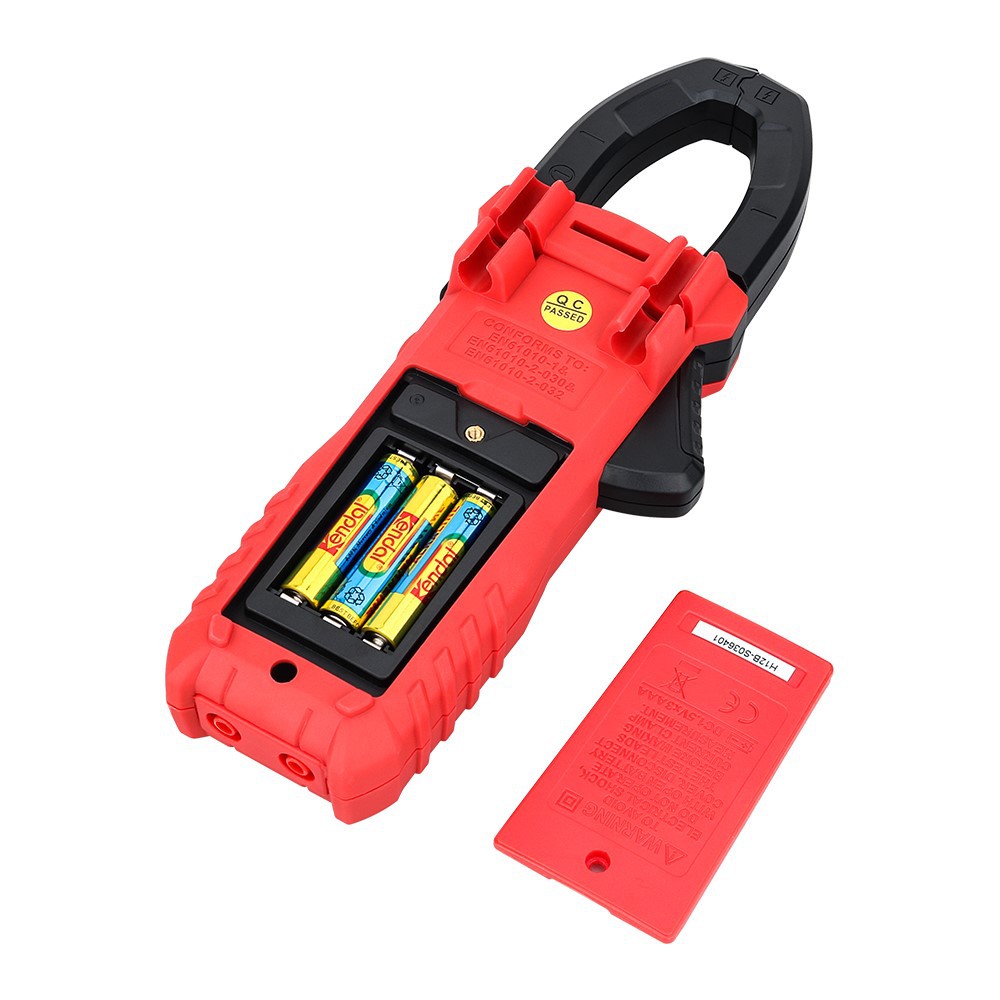

4) デジタルクランプ電流計の場合、使用前に電池残量を確認していますが、測定中は常に電池残量に注意してください。 バッテリー電圧が不十分であることが判明した場合（低電圧プロンプト記号など）、バッテリーを交換した後も測定を続行する必要があります。 測定現場に電磁干渉があると、必然的に測定の通常の動作に干渉するため、干渉を排除する努力が必要です。 測定データを正しく読み取れるかどうかも測定精度に直結します。
5) ポインタークランプ式時計のヘッドの場合、まず選択した歯車を識別し、次にどのスケールが使用されているかを識別します。 時計の針が示す目盛値を観察するときは、斜視を避け、視差を少なくするために、目は時計の針と目盛りの方向を向く必要があります。 デジタル メーターの表示は比較的直感的ですが、LCD 画面の有効視野角は非常に限られています。 目を傾けすぎると、間違った数字が読み取られやすくなります。 小数点とその位置に注意することも重要であり、無視してはなりません。
6) 測定場所の異常な温度変化や急激な温度変化は測定精度に影響を与えます。 温度の変化によりメーターの誤差が大きくなり、精度が低下する可能性があるためです。 クランプ電流計が温度の影響を受ける主な理由は、温度の変化によって機器を構成する主要な構造部品の材料特性が変化するためです。
環境温度が変化すると、楽器の反力トルクを発生させる原因となるヒゲゼンマイの弾性が変化し、その結果、楽器の値が変化します。 また、磁場を形成する永久磁場の磁性も変化し、機器の動作トルクの大きさも変化します。
また、環境温度の変化により、機器を構成する回路の抵抗値や各種電子部品、半導体デバイスのパラメータが変化し、最終的な測定結果が測定精度に影響を与えます。
7) 測定プロセス中に、2 本以上のワイヤを同時にクランプすることはできません。 5A 未満の電流を測定する場合、より正確な読み取り値を得るために、条件が許せば、ワイヤをさらに数回巻き、測定のためにクランプに置くことができます。 ただし、実際の電流値は、測定値をクランプに配置されたワイヤの巻き数で割ったものでなければなりません。
