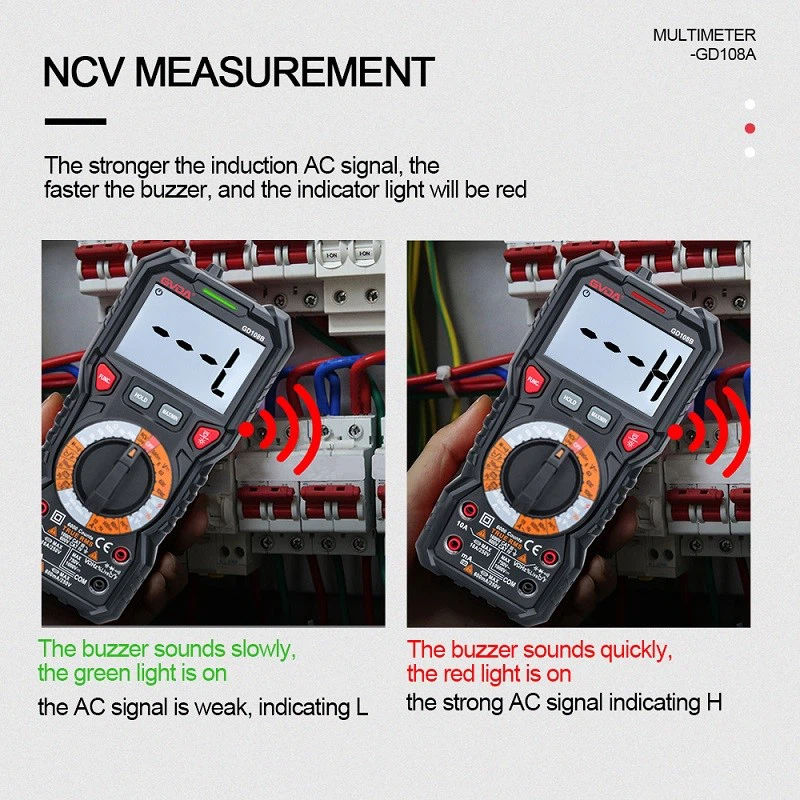

デジタルマルチメータ測定用MOS電界効果管
1. 電圧ファイル:
テストや製造の際に、デバイスの各ピンの電圧を測定し、通常の電圧と比較して損傷していないかどうかを確認するために使用できます。 電圧規定値の小さいツェナーダイオードの電圧規定値の検出にも使用できます。 原理は図に示されています。R は 1K で、電源端子の電圧はツェナー ダイオードの公称電圧調整値に依存します。この値は一般に公称電圧よりも大きくなります。 3Vを超え、15V以下。 次に、マルチメータを使用してチューブ D の両端の電圧値を検出します。これがチューブ D の実際の調整された電圧値です。
2. 現在のファイル
メーターを回路に接続して電流を測定および監視します。 電流が正常値 (経験または元の正常パラメータに基づく) から大きく逸脱している場合は、必要に応じて回路を調整または修理できます。 また、メーターの 20A レンジを使用してバッテリーの短絡電流を測定することもできます。つまり、2 本のテスト リードをバッテリーの両端に直接接続します。 時間は 1 秒を超えてはいけないことに注意してください。 注: この方法は、乾電池、単 4 および単 4 充電式電池にのみ適しています。初心者はメンテナンスに精通した担当者の指導を受ける必要があり、自分で操作しないでください。 電池の性能は短絡電流によって判断できます。 同じ種類のバッテリーの満充電の場合、短絡電流は大きいほど優れています。
3. 抵抗ファイル。
抵抗器、ダイオード、三極管などの良否を判断する方法の一つ。 抵抗器の実際の抵抗値が公称値から大きく乖離すると、抵抗器が損傷します。 2 つのトランジスタの場合、任意の 2 つのピン間の抵抗がそれほど大きくない場合 (数百 K 以上)、性能が低下しているか、故障によって損傷していると考えられます。 この三極管はブロックされていないことに注意してください。 この方法は統合ブロックにも使用できます。 統合されたブロックの測定は、通常のパラメータとのみ比較できることに注意してください。
4. 通常のマルチメータのテストリードは抵抗値が大きいです。 興味のある愛好家は、自分でテスト リードのペアを作成できます。 方法：高品質のスピーカーワイヤーまたは約1メートルの多芯銅線、スピーカー配線用の絶縁スリーブ付きクリップ（赤黒）1対、バナナプラグ（赤と黒）1対を用意します。 線の一端はクリップにしっかりと溶接され、もう一端はバナナプラグに接続されます。 適切なテストリードのペアが完成しました。
