クランプ電流計の一部構造と機能
交流電流計としては、頭にクランプ状のヘッドを付けたクランプ形計器が一般的です。 電流測定の際、クランプ型メーターを被測定回路に接続する必要がなく、電源線（1本のみ）をクランプに通すだけで直接電流を測定できます。

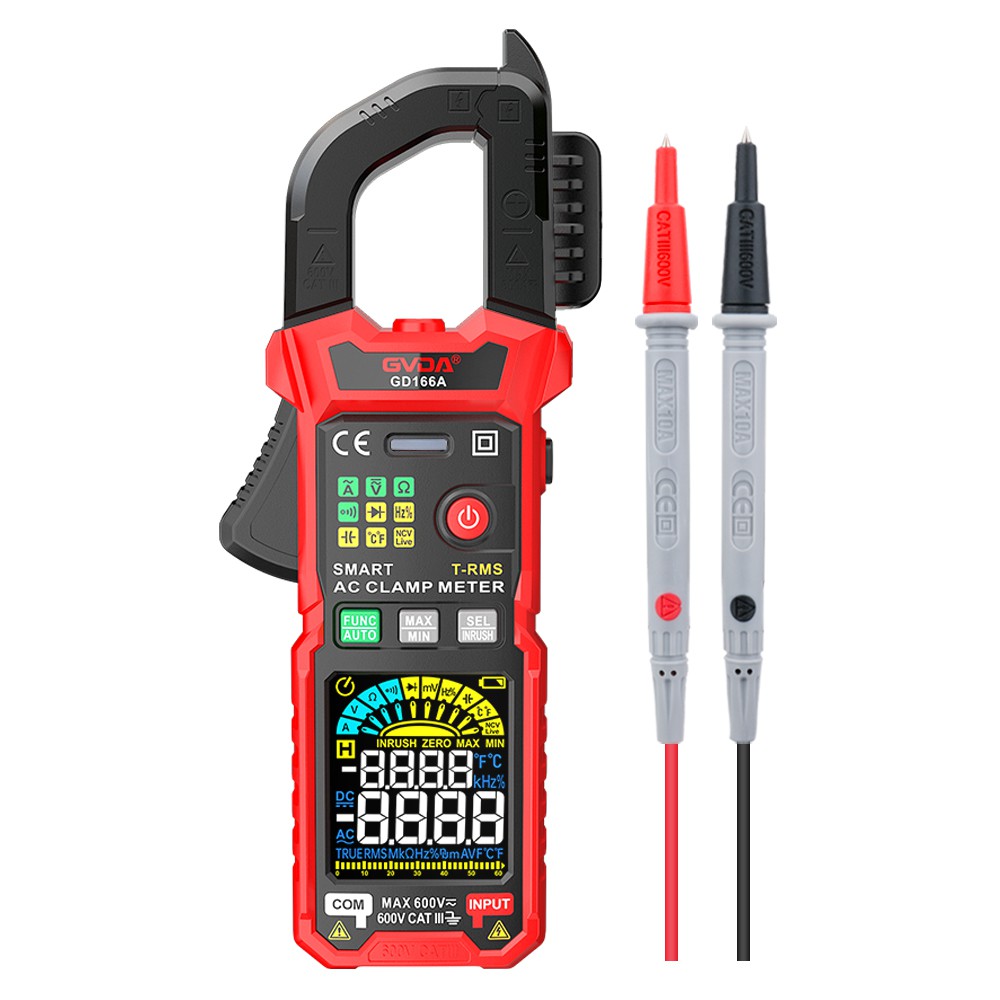

主にクランプヘッド、クランプヘッドトリガー、ホールドボタン、ファンクションノブ、LCD表示画面、ペンソケット、赤と黒の2本のペンで構成されています。 クランプヘッドはワイヤをクランプして電流を測定するために使用され、赤と黒のプローブは主にクランプ形のメーターを接続して抵抗と電圧を測定するために使用されます。
クランプヘッドは主に交流電流を測定する際に被測定ワイヤをクランプするために使用され、変流器の原理を利用してワイヤ電流を誘導します。
トングヘッドトリガーは主にトングヘッドの開閉に使用されます。 押すとトングヘッドが開き、離すとトングヘッドが閉じます。
ホールドボタンは主に電子回路の検出時に測定データをホールドし、データの読み取りや記録を容易にするために使用されます。
ファンクションノブは主にクランプメーターの多目的機能用に設計されており、さまざまな検出設定に対応する範囲を設定します。
LCD 表示画面は主に、検出データ、データ単位、範囲選択、その他の情報を表示するために使用されます。
プローブソケットは主にプローブのリードプラグと絶縁試験アクセサリを接続するために使用されます。 赤いリード線を V Ω ソケットに接続し、黒いリード線をアース端子に接続します。
クランプ式交流電流計は基本的に変流器と整流器で構成されています。 測定された電流が流れるワイヤは変流器の元の巻線に相当し、鉄心には変流器の二次巻線があり、整流器に接続されています。 変流器の一次巻線と二次巻線の比例関係に従って、整流器は測定回路の電流値を表示できます。
クランプ式AC/DCメータは、測定電流が流れる導線を励磁コイルとしてクランプ内に配置した電磁計測器です。 磁束は鉄心の中でループを形成し、電磁測定機構は鉄心のギャップの中央に配置され、磁場によって偏向されて読み取り値が得られます。 たわみは測定電流の影響を受けないため、交流電流および直流電流の測定が可能です。
