クランプメータと電流クランプによる電流測定の原理

クランプメータと電流クランプによる電流測定の原理

ほとんどのエンジニアは、日常業務において、電圧、低電流、抵抗などの電気信号を測定するためにマルチメーターを使用します。ただし、大電流をテストする場合は、一般にクランプ電流計が推奨されます。エンジニアにとってクランプゲージはマルチメーターと同じくらい重要なツールです。

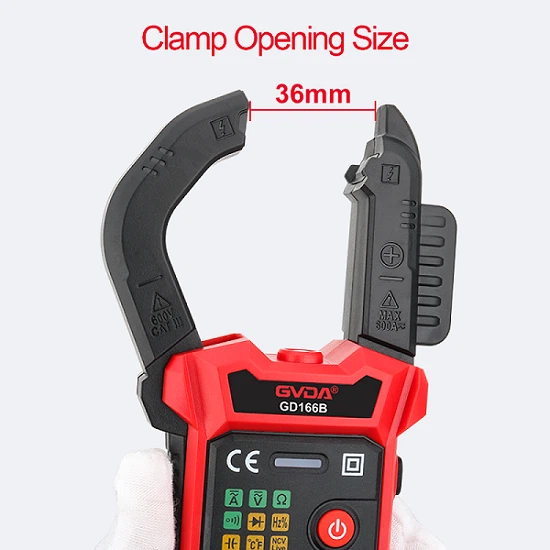

クランプ電流計の原理
クランプゲージは単体ACクランプゲージとAC/DCクランプゲージに分けられ、原理が異なります。

シングルクロスカレントクランプ：クランプヘッドは電磁変流器を採用しています。交流電気は一定の巻数比のコイルを介してクランプヘッドコイルに電磁誘導を発生させ、交流電気に比例した電流を得ることができます。そして、変換により電気信号がデジタル信号に変換される。

AC/DCクランプメーター：クランプヘッドはホールアクティブカレントクランプを採用。能動部品は交流の電磁場を誘導するだけでなく、磁場信号を電気信号に変換し、測定された電流に比例した電圧信号を出力します。測定と増幅にホール素子を利用することで、直流信号をテストできます。

よく知られているように、マルチメータは小さな電流（通常は 10A 以内、20A は数秒間持続可能）しか測定できないため、テスト対象の回路を切断し、マルチメータを回路に直列に接続する必要があります。電流を便利かつ効率的に測定できるクランプメーターはありません。多くの産業現場では、電流クランプとマルチメータを組み合わせて大電流をテストし、マルチメータの価値を最大化しています。

ACクランプメータ単体、AC/DCクランプメータ、マルチメータを組み合わせて使用​​する場合、動作に違いがあります

単体ACクランプメータとマルチメータを組み合わせて使用​​する場合の注意事項：単体ACクランプメータの出力信号は一般にmAからAに変換されるため、マルチメータをミリアンペアmAの位置に設定する必要があります。

AC/DCクランプメータとマルチメータの組み合わせの注意事項：AC/DCクランプメータの出力信号は一般にmVからAに変換されるため、マルチメータをmVの位置に設定する必要があります。
