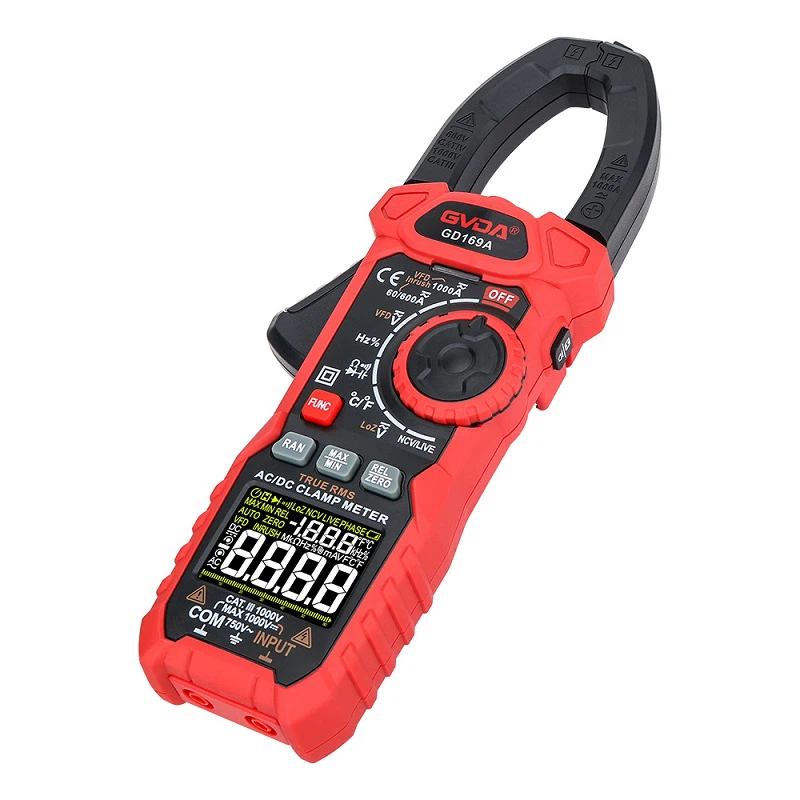

クランプ電流計の測定スキル
1. 交流電流測定
①スイッチをACA1000Aギアに切り替えます。
②スイッチを緩めた状態に保ちます。
③トリガーを押してジョーを開き、ワイヤーを1本クランプします。 2 本以上のワイヤをクランプした場合、測定は無効になります。
④値を読み出します。 読み取り値が 200A 未満の場合は、スイッチを ACA200A に切り替えて精度を向上させます。 環境により暗い場所で直接読み取ることができない場合は、ホールドボタンを押して明るい場所で読んでください。
2. ACおよびDC電圧の測定
① DC 電圧を測定する場合は、スイッチを ACA200A に切り替えます。 AC電圧を測定する場合は、スイッチをACV750Vに切り替えます。
②スイッチを緩めた状態に保ちます。
③赤いテストリードを「V/Ω」端子に、黒いテストリードを「COM」端子に接続します。
④赤と黒のテストリードを被試験回路に並列に接続します。
3. 抵抗測定
① スイッチを適切な範囲の電気バリアに切り替えます。
②スイッチを緩めた状態に保ちます。
③赤いテストリードを「V/Ω」端子に、黒いテストリードを「COM」端子に接続します。
④測定する抵抗値の両端に赤と黒のテストリードを接続します。 オンライン抵抗を測定するときは、ラインを切断し、抵抗に接続されているコンデンサを放電する必要があります。
4. 導通テスト
①スイッチを200nにします。
②赤と黒のテストリードをそれぞれ「V/Ω端子とCOM」端子に接続します。
③赤と黒のテストリード間の抵抗値が(50±25)Ω未満の場合、内蔵ブザーが鳴ります。
5. 高抵抗測定
①スイッチを「EXTERNALUNlT」20MΩまたは2000MΩに切り替えます。
②表示値が不安定でフリーの状態です。
③ テストアクセサリの 3 つのプラグをクランプメーターの 3 つの入力ジャックに差し込みます。
④クランプメータースイッチとテストアクセサリのレンジスイッチは全て2000MΩの位置にあります。
⑤ テストアクセサリの入力端子は測定された抵抗に接続されます。
⑥テストアクセサリの電源を「ON」の位置にし、「PUSH」ボタンを押すと、インジケータライトが点灯し、ディスプレイにこの時点の測定値が表示されます。読み取り値が19MΩ未満の場合は、測定範囲精度を高めるには、クランプ メーター テスト アクセサリを 20MΩ に設定する必要があります。
