赤外線温度計の構造特性と原理解析
測定対象物から受信した赤外線は、レンズとフィルターを介して検出器に焦点を合わせられます。検出器は、測定対象物の放射密度を積分することにより、温度に比例した電流または電圧信号を生成します。接続された電気部品では、温度信号が線形化され、放射率領域が補正され、標準出力信号に変換されます。

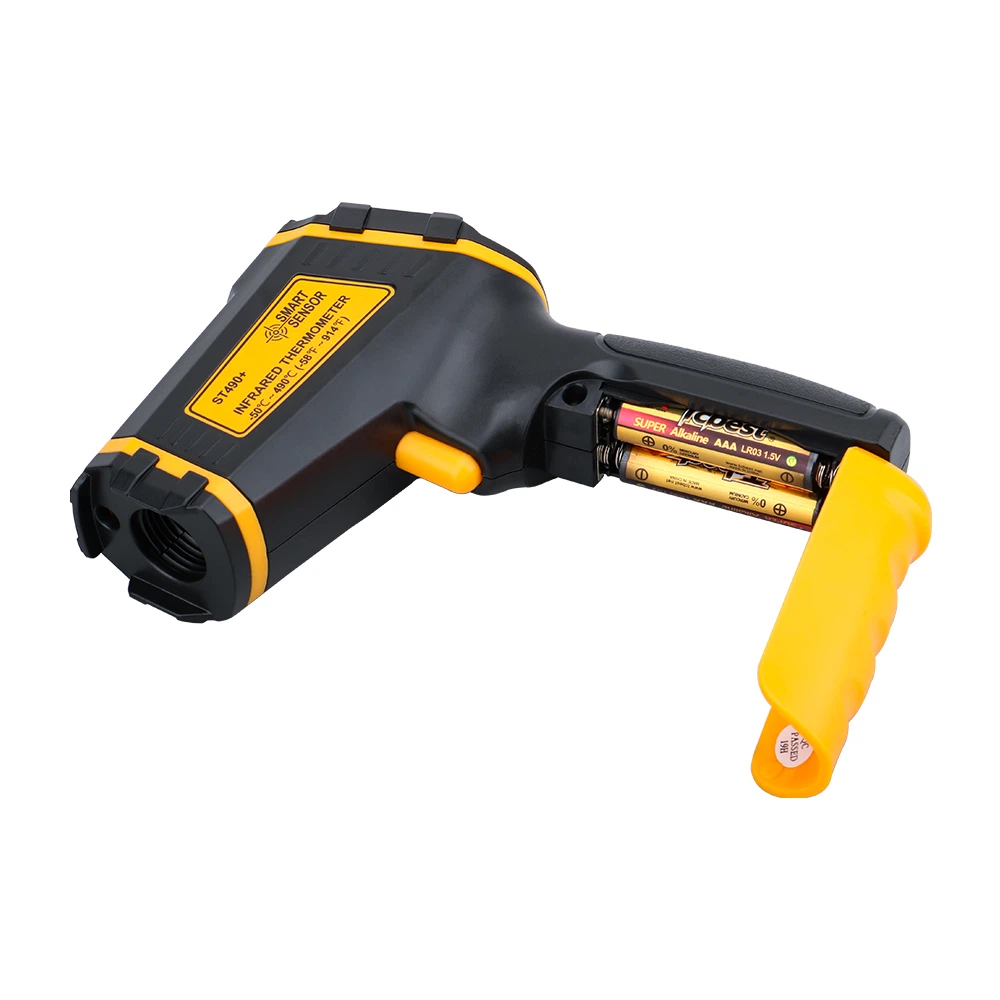

原則として、携帯型温度計と固定型温度計の 2 種類があります。したがって、さまざまな測定ポイントに適した赤外線温度計を選択する場合は、主に次の特性を考慮する必要があります。
1. 視覚
照準器にはこの機能があります。温度計が指している測定ブロックまたは測定点を見ることができます。広い範囲を測定する場合は、照準器なしでも使用できることがよくあります。小さな対象物や長い測定距離の場合は、ダッシュボードスケールまたはレーザーポインティングポイントを備えた光透過レンズの形の照準器が推奨されます。
2. レンズ
レンズは温度計の測定点を決定します。大面積の物体の場合、通常は固定焦点距離の温度計で十分です。ただし、測定距離が焦点点から遠い場合、測定点の端の画像は不明瞭になります。このため、ズームレンズを使用することをお勧めします。指定されたズーム範囲内で、温度計は測定距離を調整できます。最新の温度計には、ズーム付きの交換可能なレンズがあります。近レンズと遠レンズは、校正の再チェックなしで交換できます。
3. センサー、すなわちスペクトル受信機
温度は波長に反比例します。物体の温度が低い場合は、長波長のスペクトル領域に敏感なセンサー (ホットフィルムセンサーまたは焦電センサー) が適しています。高温の場合は、ゲルマニウム、シリコン、インジウムガリウムなどで構成される短波長に敏感なセンサーが使用されます。光電センサー。
