赤外線温度計の構造的特徴と原理解析
測定対象物から受光した赤外線は、レンズ、フィルターを経て検出器に集光されます。 検出器は、測定対象の放射線密度の積分を通じて、温度に比例する電流または電圧信号を生成します。 その後に接続される電気部品では、温度信号が線形化され、放射率面積が補正され、標準出力信号に変換されます。

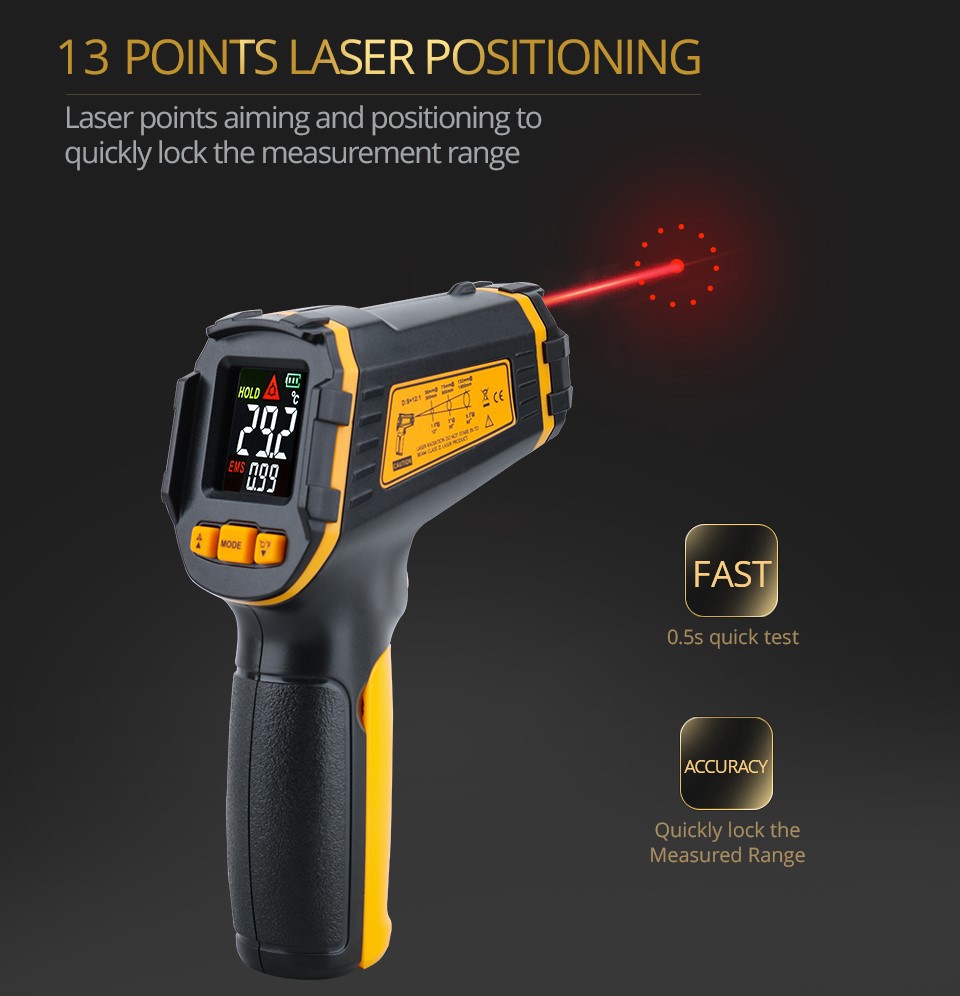

基本的に、携帯用体温計と固定式体温計の2種類があります。 したがって、さまざまな測定点に適した赤外線温度計を選択する場合、主な特性は次のとおりです。
1. エメ
コリメータにはこの効果があり、温度計が指す測定ブロックや測定点が見えるため、大面積の測定対象によく使用されます。 小さな対象物や長い測定距離の場合は、計器パネルのスケールを備えた照準器または光透過レンズの形のレーザーポインティングポイントを推奨します。
2. レンズ
レンズは高温計の測定点を決定します。 広い面積の物体の場合は、通常、焦点距離が固定された高温計で十分です。 ただし、測定距離が合焦点から遠い場合、測定点の端の画像が不鮮明になります。 このため、ズームレンズを使用することをお勧めします。 指定されたズーム範囲内で、温度計は測定距離を調整できます。 最新の温度計は交換可能なズームレンズを備えており、再校正なしで近用レンズと遠用レンズを交換できます。 。
3. センサー、つまりスペクトル受信機
温度は波長に反比例します。 物体温度が低い場合には、長波スペクトル領域に敏感なセンサー (ホットフィルムセンサーまたは焦電センサー) が適しており、高温では、ゲルマニウム、シリコン、インジウムガリウムなどで構成される短波敏感センサーが使用されます。光電センサー。
