クランプオンメーターの構造と原理

クランプオンメーターの構造と原理

クランプメーターの構造

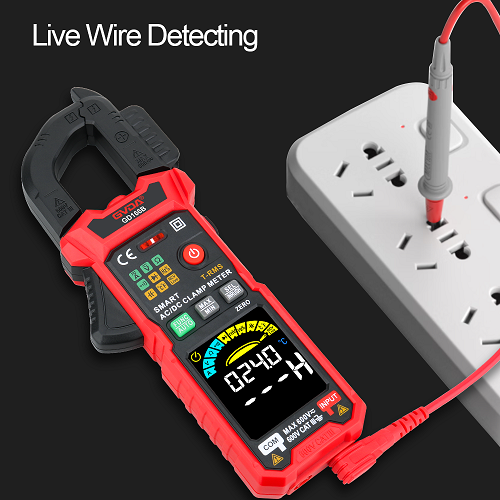

クランプメーターは主にクランプヘッド、クランプヘッドトリガー、ホールドスイッチ、ロータリースイッチ、LCDディスプレイ、ペンジャック、赤と黒のペンなどの部品で構成されています。

1、クランプメーターのクランプヘッドは主に交流電流を測定するために使用され、測定対象の電線をクランプし、変流器の原理を使用して電線電流を感知します。

2、クランプメーターのクランプトリガーは主にクランプヘッドを開閉するために使用され、クランプヘッドを押すと開き、クランプヘッドが閉じると解放されます。

3、クランプメーターの保持スイッチは主に電子回路を検出して測定データを保持し、記録されたデータの読み取りを容易にするために使用されます。

4、クランプメーターのロータリースイッチは主にクランプメーターの特性用であり、さまざまなテストに対応する範囲を設定します。

5、クランプメーターのLCDディスプレイは、主にテストデータ、データ単位、範囲の選択などの情報を表示するために使用されます。

6、メーターペンジャックは主にメーターペンリードプラグと絶縁試験アクセサリを接続するために使用されます。赤いペンはVΩジャックに接続され、黒いペンはアース端子に接続されます。

クランプメーターの原理
クランプ電流計は、変流器と電流計を組み合わせたものです。変流器のコアはスパナでつまむと開くことができ、測定対象ワイヤを通る電流はコアの開いた隙間を通らないため、スパナのコアを離して閉じると、測定対象ワイヤのコアは変流器の一次コイルになり、そこを通過する電流は二次コイルに誘導されます。したがって、二次コイルに接続された電流計は、テスト対象のラインの電流を示します。
