顕微鏡内の各コンポーネントの構造の機能
1.接眼レンズ
接眼レンズの上部には10倍、20倍などの倍率が刻印されています。接眼レンズは視野の大きさに応じて、通常の接眼レンズと広角接眼レンズに分けることができます。 顕微鏡の接眼レンズには視度調整機構を備えたものもあり、左右それぞれの視度を調整することができます。 別のカメラ接眼レンズ (NFK) を使用して撮影することもできます。
2. 対物レンズ
これはレンズのアレイで構成され、対物レンズとしても知られるコンバーターに取り付けられます。 観察の際、対物レンズは低倍率レンズから高倍率レンズの順に選択するのが一般的です。これは、低倍率レンズの視野が広く、特定の検査部位を見つけやすいためです。 顕微鏡の倍率は、おおまかに接眼レンズの倍率と対物レンズの倍率の積と考えることができます。
3. コンセントレーター
コンデンサーレンズの機能は、視野内に光を集中させることです。 レンズグループの下にある虹色の絞りを拡大または縮小して、コンデンサーの光透過範囲を制御し、光の強度を調整し、画像の解像度とコントラストに影響を与えることができます。 使用する場合は、観察の目的や光源の強度に応じて最適な結像効果を得るために調整する必要があります。

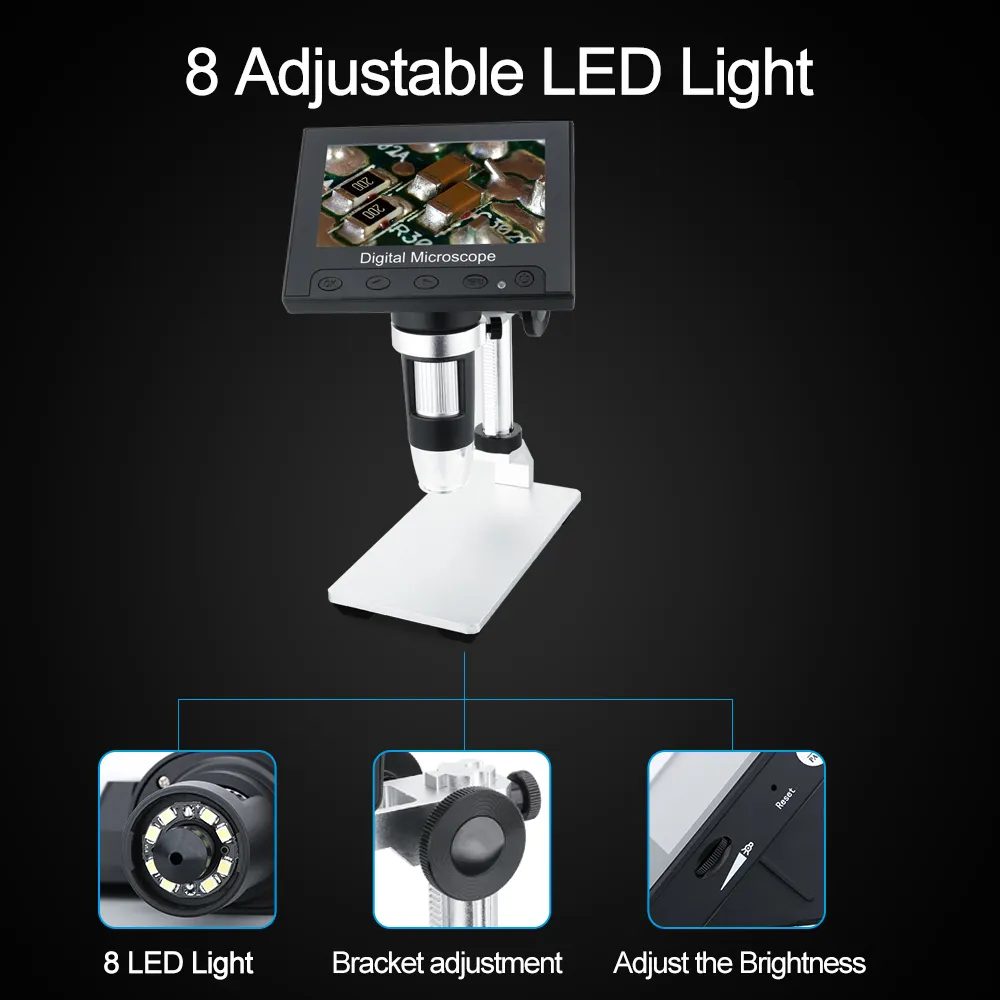

4. 光源
初期の一般的な光学顕微鏡は、ミラーベースの反射板で自然光や集光レンズの中心に光を反射させ、ミラー検査用の光源として使用していました。 反射鏡は平面と凹面の鏡で構成されています。
集光器を使用しない場合や光が強い場合には凹面鏡を使用し、凹面鏡が光を収束させる役割を果たします。 集光器を使用する場合や光が弱い場合には、一般に平面鏡が使用されます。 新品の顕微鏡は一般的にミラーベースに直接光源を設置し、光量を調整するための電流調整ネジが付いています。
5.ミラーホルダー
ベース部分は顕微鏡全体の安定性を支えるために使用されます。
6. ミラーコラム
ミラーベースとミラーアームの間に直立した短い柱が接続と支持の役割を果たします。
7. 腕
顕微鏡後部の円弧状の部分は、顕微鏡を移動させるときに持つ部分です。 一部の顕微鏡には、ミラーアームとミラーコラムの間に可動チルトジョイントがあり、観察しやすいようにミラーバレルの後傾角度を調整できます。
8. 鏡筒
ミラーアームの先端に取り付けられた円筒構造は、上部の接眼レンズと下部の対物レンズコンバーターを接続します。 顕微鏡の国際標準鏡筒長は160mmで、この数字は対物レンズの筐体に記載されています。
9. 対物レンズチェンジャー
鏡筒の下端にある自由に回転可能な円盤は、対物レンズを取り付けるために使用されます。 観察時にはコンバーターを回すことで倍率の異なる対物レンズを交換できます。
10. ステージ
鏡筒下の雲台の中央には円形の光穴があります。 スライドを配置するため。 ステージには試料を固定するためのスプリングクランプが装備されており、片側には試料の位置を移動するためのプッシャーがあります。 一部のプッシャーにはスケールが装備されており、試験片の移動距離を直接計算して試験片の位置を決定できます。
11. 準焦点スパイラル
ミラーアームやミラーコラムに取り付けられるヘリックスは大小2種類あります。 回転すると、鏡筒またはステージが上下に移動し、結像システムの焦点距離を調整できます。 大きいものは粗準焦点スパイラルと呼ばれ、鏡筒が回転するたびに10mm上下します。 小さいのは細かい準焦点スパイラルで、鏡筒は1回転すると0.1mmしか上下しません。 一般に、低倍率レンズで物体を観察する場合、物体像が視野内に収まるように準焦点粗ネジで素早く調整します。
これを基に、または高倍率レンズを使用する場合は、ファインフォーカスネジで微調整してください。 一般的な顕微鏡には、同じ機能を持つ左右のアライメントスパイラルが装備されていますが、両手の力の不均一によるねじれを防ぐために、両側のスパイラルを同時に回転させないことに注意してください。スパイラルの滑り。
