スイッチング電源の主な動作原理

スイッチング電源の主な動作原理は、上下のブリッジのMOS管が交互に接続されることです。 まず、上部ブリッジのMOS管に電流が流れ、コイルの蓄電機能を利用して電気エネルギーがコイルに集まります。 最後に、上のブリッジの MOS 管がオフになり、下のブリッジの MOS 管がオンになります。 コイルとコンデンサは外部電力を供給し続けます。 次に、下部ブリッジの MOS トランジスタをオフにして、上部ブリッジをオンにして電流が流入できるようにします。 これを繰り返すのは、MOSトランジスタを交互にオン・オフさせる必要があるため、スイッチング電源と呼ばれます。

ただし、リニア電源は異なります。 給水管はスイッチを介さなくても常に水が排出されており、多すぎると水が漏れてしまいます。 これは、一部のリニア電源でよく見られるもので、モスパイプが大量の熱を発生し、未使用の電力がすべて熱エネルギーに変換されます。 この観点から見ると、リニア電源の変換効率は非常に低く、発熱が高い場合にはコンポーネントの寿命は必然的に低下し、最終的な利用効果に影響を及ぼします。

スイッチング電源とリニア電源の主な違いは動作モードです。

リニア電源パワーデバイスはリニアな状態で動作するため、使用時には常に動作することになり、作業効率が低くなり、通常は 50 [ パーセント ] ～ 60 [ パーセント ] となります。 優れたリニア電源とも言えます。 リニア電源の動作モードでは、高電圧から低電圧に変換する電圧コンバータが必要です。 一般的には変圧器ですが、整流して直流電圧を出力するタイプのKX電源もあります。 このようにして、その体積は大きくなり、かさばり、非効率になり、大量の熱を発生します。 また、リップルが小さく、調整率が高く、外部干渉が少ないという利点もあります。 アナログ回路や各種アンプなどに最適です。

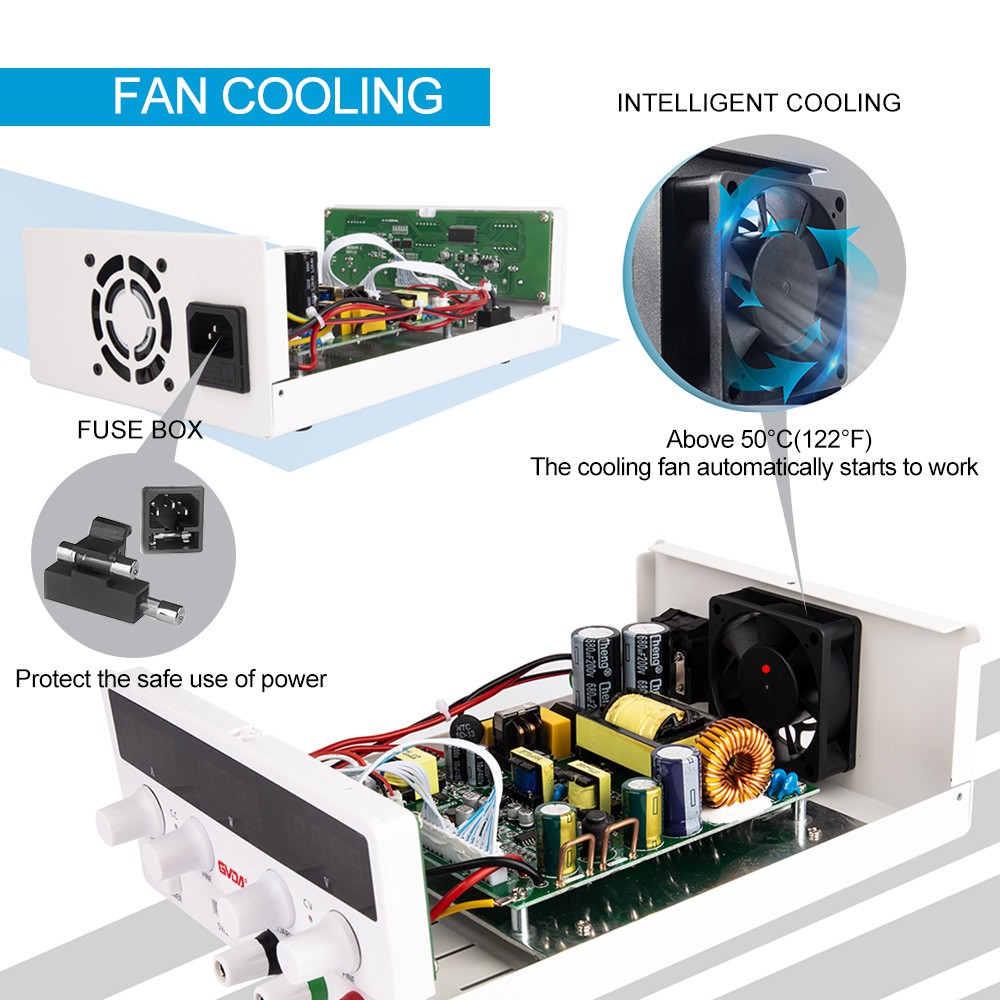

スイッチング電源。 彼の電源デバイスは、非常に速い周波数のスイッチング状態 (1 オンと 1 オフ、1 オンと 1 オフ) で動作します。一般に、フラット パネル スイッチ電源の周波数は 100-200KHz からモジュールの電源は 300-500KHz) の間です。 このように、トランスには損失が小さく、効率が高く、透磁率の高い材料を使用することが求められます。 少しインクが付いています。 彼の変圧器は文字通り小さく、効率は 80% ～ 90% です。 米国で最高の VICOR モジュールは 99% に達すると言われています。 スイッチング電源は高効率で小型ですが、リニア電源に比べてリップルや電圧・電流の調整率が割り引かれています。
