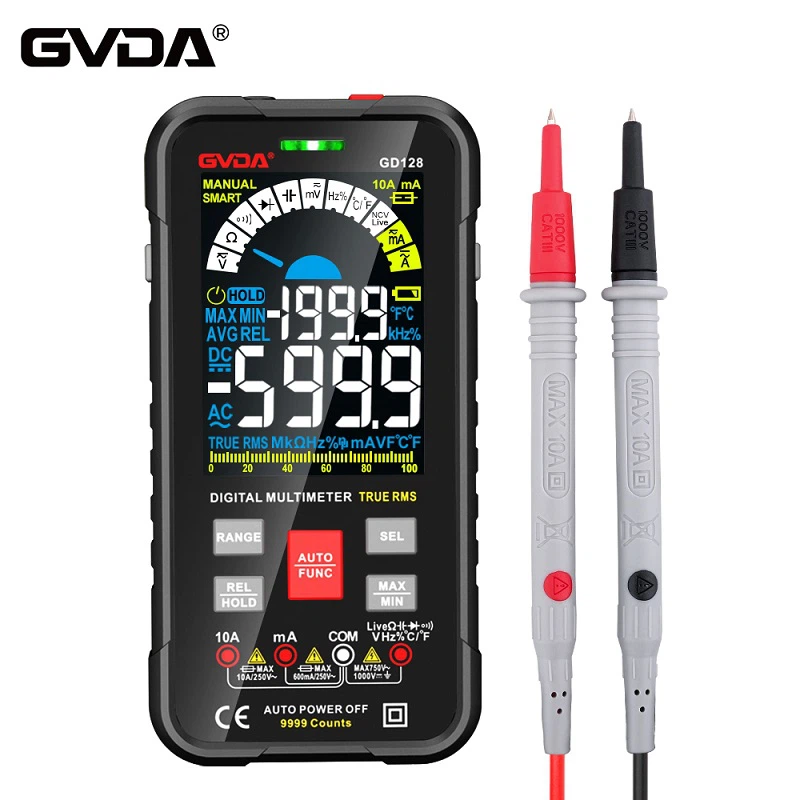

マルチメーターの構造と記号、その意味と使用方法
マルチメーターは、メーターヘッド、測定回路、変換スイッチの 3 つの主要部分で構成されています。
メーターヘッダー
これは高感度の磁電直流電流計であり、マルチメーターの主な性能指標は基本的にメーターヘッドの性能に依存します。メーターヘッドの感度とは、メーターヘッドの指針がフルスケールから外れたときにメーターヘッドを流れる直流電流値を指します。この値が小さいほど、メーターヘッドの感度が高くなります。電圧測定中の内部抵抗が大きいほど、その性能は優れています。メーターヘッドには4本の目盛り線があり、その機能は次のとおりです。1本目の線（上から下へ）にはRまたはΩのマークが付いており、抵抗値を示しています。変換スイッチがオームギアにあるときは、この目盛り線を読み取ります。2本目の線にはΔとVAのマークが付いており、AC電圧とDC電圧、DC電流の値を示しています。変換スイッチがAC、DC電圧、またはDC電流の範囲にあり、範囲がAC 10V以外の位置にあるときは、この目盛り線を読み取ります。3本目の線には10Vのマークが付いており、10VのAC電圧値を示しています。 変換スイッチがAC/DC電圧範囲にあり、AC電圧範囲が10Vの場合、この目盛り線が読み取られます。4番目の項目にはdBが付いており、オーディオレベルを示します。
測定ライン
計測回路は、さまざまな計測値をメーター計測に適した小さな直流電流に変換する回路です。抵抗器、半導体部品、電池などで構成されています。
さまざまな異なる測定値（電流、電圧、抵抗など）、さまざまな範囲を、一連のプロセス（整流、シャント、電圧分割など）を経て一定量の小さな DC 電流に変換し、測定のためにメーター ヘッドに送信できます。
変換スイッチ
その機能は、さまざまな測定回路を選択して、さまざまなタイプと範囲の測定要件を満たすことです。通常、異なるギアと範囲のラベルが付いた 2 つの変換スイッチがあります。
