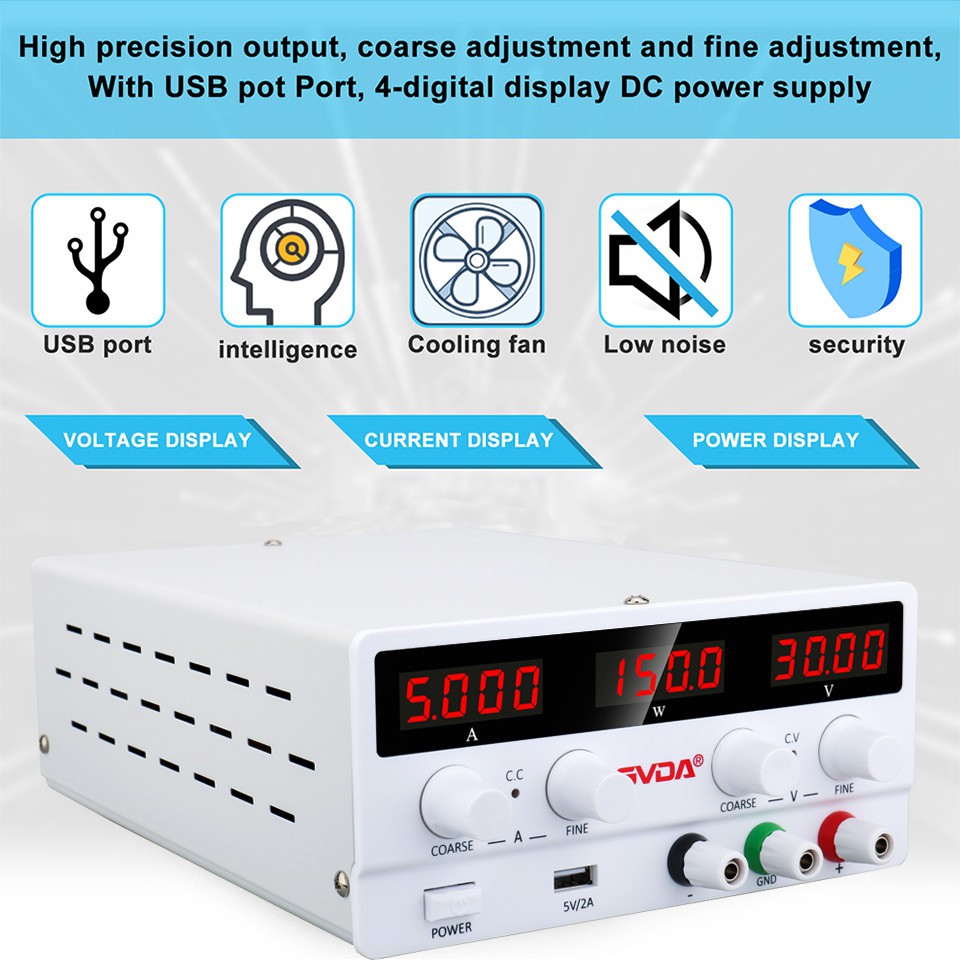

定電圧・定電流の高精度直流安定化電源の動作原理
機械全体は 4 つの部分に分かれています。調整増幅回路と定電圧回路を含むシリーズ型直流安定化電源です。定電流制御および定電圧定電流変換表示部。基準安定化電源;変圧器の交流二次電圧の自動調整回路です。
1. シリーズ型直流安定化電源と定電圧回路。主に調整チューブ T1、T2、T10、T11 で構成されます。オペアンプ IC1、p1、p2 の電圧調整ポテンショメータ、および基準電圧は定電圧回路を形成し、T2 ベース電圧を制御し、調整管の導電率を変更し、電圧安定化回路の正常な動作を保証します。ここで、p1 と p2 は、電圧を調整するための粗および微ポテンショメータとして使用されます。基準電圧と調整電圧はIC1の同相端に接続されており、逆相端のサンプリング電圧と比較して調整管の電流を変化させます。
2. 定電流回路 - 電流制限回路とも呼ばれます。所定の電流制限に調整すると、出力電流は変化せず、負荷がさらに増加すると出力電圧は比例して減少します。定電流回路はオペアンプIC2とサンプリング抵抗0.15Ω、定電圧・定電流変換表示回路で構成されています。基準電圧はIC2の同相端のP3電流調整ボリュームと基準電源調整W1から得られ、逆相端はサンプリング抵抗0.15Ωの前端に接続されています。抵抗1kΩ。サンプリング電圧が基準電圧より大きい場合、IC2 の出力電圧が低下し、T2 の Vb が低下し、出力電圧が低下します。ただし、出力電流は変化しないため、電流制限の目的は達成されます。定電圧では、T8 が導通し、T9 が遮断されるため、定電圧 (CV) の緑色のライトがオンになり、定電流 (CC) の赤色のライトがオフになります。 IC2 の出力は定電圧でハイレベルであるため、T8 が導通し、電圧レギュレータ DZ (6V) を介して緑色のライトが点灯します。電流制限保護が保護の役割を果たす場合、IC2 の出力は 0 になります。このとき、T2のVbはダイオード電圧により0まで低下し、調整管がカットオフします。
3. 基準安定化電源。 TL431と78L12、T3で構成されています。 TL431 は基準電圧として機能するだけでなく、誤差電圧の増幅や T3 トランジスタの制御の役割も果たします。 TL431 の内部基準電圧は 2.5V です。実際のサンプリング電圧は TL431 の 2.5V 基準電圧と比較され、TL431 のカソード電圧が変化して T3 の導電率が調整されます。また、T3 のベース電圧は 78L12 で安定化された後、抵抗 1kΩ を介してベースに接続され、出力 +15V が安定します。出力+15Vは主にIC1、IC2の統合オペアンプ電源、定電圧、定電流回路の基準電圧として使用され、AC電圧スイッチング回路の基準電圧6VはICの出力正極に接続されています。メイン電圧レギュレータ。
4. 出力は、+10V と +20V の間で自動的に切り替わります。 T6 のベースは、基準電圧によって供給される 45k Ω 抵抗を介して基準電圧に接続されています。ベースのもう一方の側は、18k Ω 抵抗とサンプリング用の直列接続されたダイオードを介して主電源の出力負極に接続されています。出力電圧が 10V を下回ると、T6 が導通し、T7 がオフになり、リレー J2 が解放され、常閉接点が AC 14V ローギアで入力電圧に接続されます。出力 DC 電圧が 10V に達すると、T6 ベース電圧が負に見えて遮断されるため、T7 が導通し、リレー J2 が閉じ、常閉接点が 24 V ハイギアで接続されます。電圧レギュレータの総出力電力が +20 V に達すると、T5 が遮断され、T4 が導通し、J1 が閉じ、J1 の常開接点が接続されます。 AC スイッチのレギュレータの入力電圧を 3 番目のハイギア 32 に調整します。TpR 調整可能電圧レギュレータは、主に AC 電圧の自動調整に依存して、電圧を調整するときに常に一定の電圧差を確保します。
