アース線がしっかりと接地されているか確認する方法

アース線がしっかりと接地されているか確認する方法

アース線が適切に接触しているかどうかを測定する方法は 3 つあります。
1. マルチメータ測定。マルチメータは、マルチプレックスメータ、マルチメータ、三目的メータ、多目的メータなどとも呼ばれ、パワーエレクトロニクスなどの部門に欠かせない測定機器です。一般的には、電圧、電流、抵抗を測定するために使用されます。

使用方法：測定するときは、ギアノブを回して正しいギア（250V〜）を選択します。その後、黒いテストリードをCOMジャックに挿入し、赤いテストリードを「V」とマークされたジャックに挿入します。片手で時計を持ち、もう一方の手で2本のテストリードを箸のように持ちます。プラスチックロッドしか持てず、ワイヤーや先端の金属は持てません。2本のテストリードをそれぞれ測定する2本の線に触れます。

判定方法：ゼロ活線間の電圧とアース線と活線間の電圧が同じか、わずかに大きい（5V以下）場合、アース線が適切に接地されていることを証明します。両者の間隔が小さいほど、接地抵抗が小さくなります。そうでない場合は、接地体に欠陥があります。

2. 電球を測定するには、事前に電球を扱い、後の操作のために 2 本のワイヤを接続する必要があります。アイドル状態の電球ソケットがある場合は、電球を電球ソケットに直接取り付け、電球を中性線と活線、アース線、活線の間に接続します (配線するときは電源をオフにすることを忘れないでください)。電球の明るさを観察し、結果を分析します。

アース線がしっかりと接地されている場合、電球の明るさは 2 倍同じです。アース本体が故障すると、電球は点灯しません。接地抵抗がわずかに大きい場合、電球はわずかに暗くなるだけです。

3. 接地抵抗テスター。一般的に、この機器はプロジェクトの受け入れ時にテストするために使用されます。接地抵抗テスターは、接地線の接地抵抗を正確に測定できます。一般的に、家庭で使用される接地線は、接地抵抗が 4 オームを超えない限り、適格と見なされます。

詳細情報:

マルチメーターの基本機能:
1. 測定: 抵抗、AC および DC 電圧、AC および DC 電流、オンとオフ。

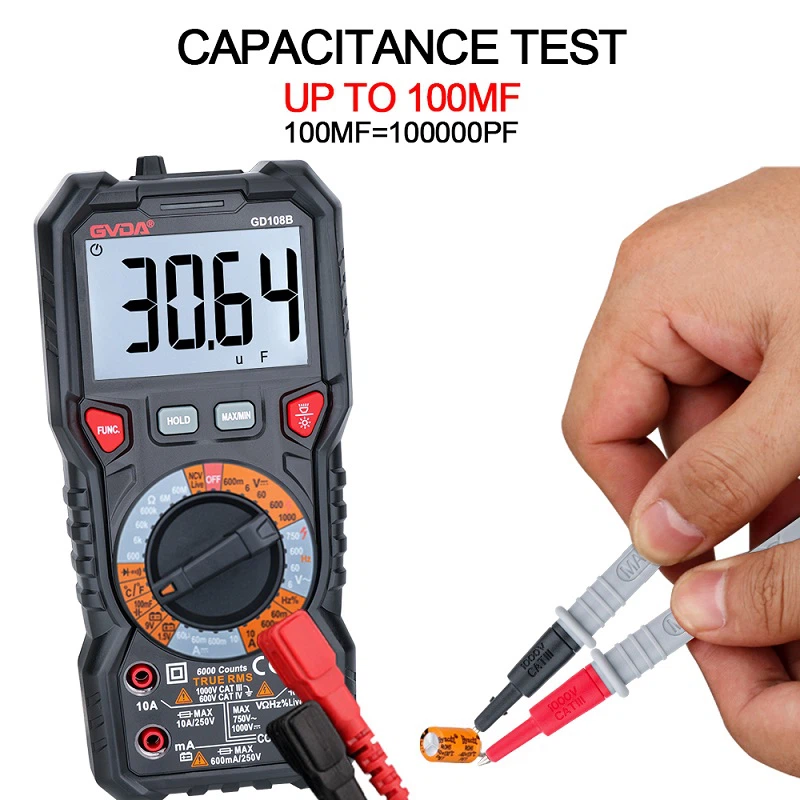

2. 拡張: コンデンサ、インダクタ、ダイオード、トランジスタ。

マルチメーターには、用途が広く、測定範囲が広く、使いやすいという利点があります。電子測定で最もよく使用されるツールです。抵抗、AC 電圧、DC 電圧、DC 電圧の測定に使用できます。一部のマルチメーターは、トランジスタの主なパラメータやコンデンサの静電容量も測定できます。マルチメーターの使い方をマスターすることは、電子技術の基本的なスキルです。

3. 一般的なマルチメータには、ポインターマルチメータとデジタルマルチメータがあります。ポインターマルチメータは、メーターをコアコンポーネントとする多機能測定器です。測定値はメーターのポインターによって読み取られます。デジタルマルチメータの測定値は、読みやすい LCD 画面にデジタル形式で直接表示され、音声プロンプト機能を備えたものもあります。

4.マルチメーターのDC電流範囲は、マルチレンジDC電圧計です。閉回路分圧抵抗器をメーターと並列に接続することで、電圧範囲を拡張できます。マルチメーターのDC電圧範囲は、マルチレンジDC電圧計です。電圧範囲は、メーターと直列に分圧抵抗器を接続することで拡張できます。異なる分圧抵抗器には、対応する範囲が異なります。
