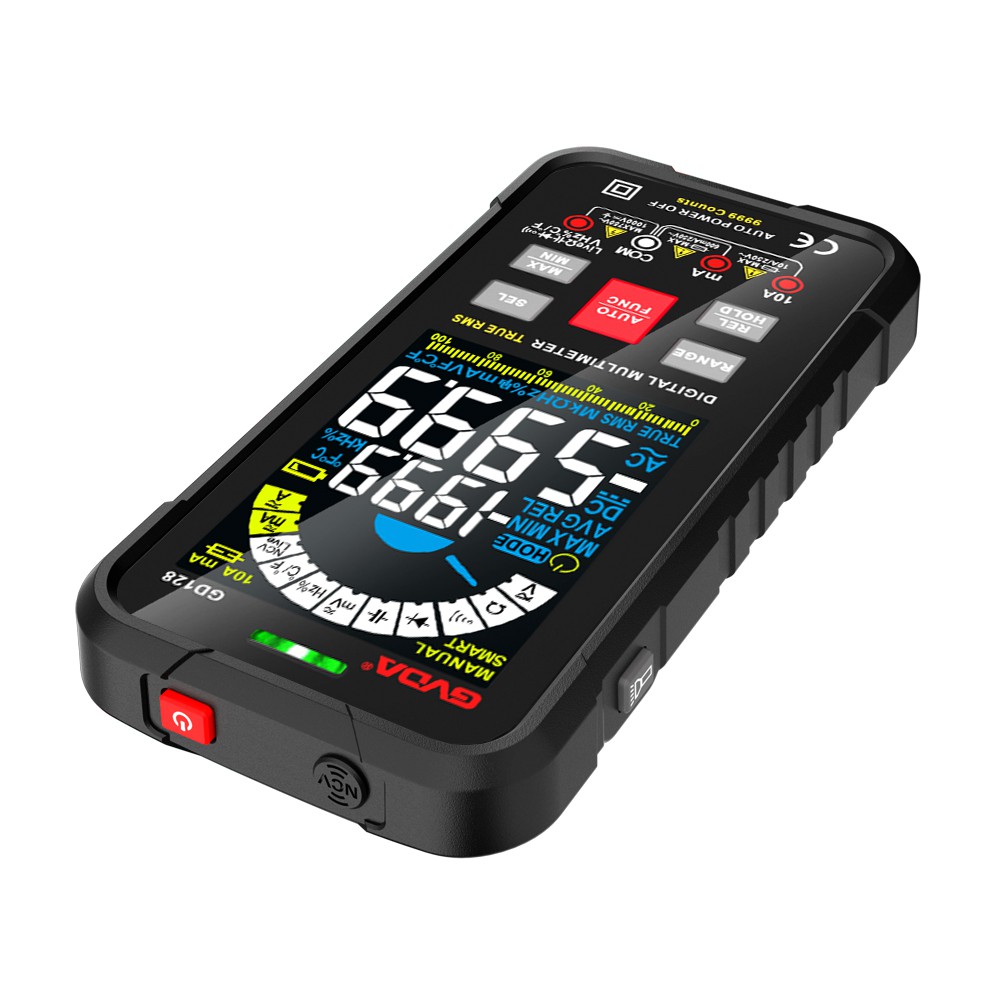

デジタル マルチメーターのトラブルシューティングは、一般に次のように実行できます。
1. 外観検査。
電池、抵抗、トランジスタ、集積ブロックの温度上昇を手で触って確認できます。新しく取り付けたバッテリーが発熱した場合は、回路がショートしている可能性があることを示しています。さらに、回路が壊れていないか、はんだが剥がれていないか、機械的に損傷していないかなどを観察する必要があります。
2. 波形解析。
電子オシロスコープを使用して、回路内の各キーポイントの電圧波形、振幅、周期（周波数）などを観察します。
たとえば、クロック発振器の発振テストを行ったときに発振器からの出力がない場合は、内部インバータが損傷しているか、外部コンポーネントの開回路である可能性があることを示しています。
3. コンポーネントのパラメータを測定します。
故障範囲内のコンポーネントについては、オンラインまたはオフライン測定を実施し、パラメータ値を分析する必要があります。オンラインで抵抗を測定する場合は、並列接続されたコンポーネントの影響を考慮する必要があります。
4. 隠されたトラブルシューティング。
隠れた故障とは、インストルメント パネルが良好な状態と不良な状態の間で変動し、断続的に現れたり消えたりする障害を指します。このタイプの障害は非常に複雑で、一般的な原因には、はんだ接合部の仮想はんだ付け、コネクタの緩み、緩み、トランスファー スイッチの接触、コンポーネントの性能の不安定、リード線の連続断線などが含まれます。また、外部要因による要因も含まれます。周囲温度が高い、湿度が高い、近くに断続的に強い干渉信号があるなど。
5. すべてのレベルで動作電圧を検出します。
各ポイントの動作電圧を検出し、それを正常値と比較するには、まず基準電圧の精度を確保する必要があります。測定と比較には、同じモデルまたは類似のモデルのデジタル マルチメーターを使用するのが最善です。
デジタル マルチメーターの損傷は、上記の考えられる理由に加えて、ギア位置の測定エラーが原因である可能性もあります。
AC 主電源を測定する場合、測定ギアが抵抗ギアに設定されている場合、次の表が使用されます。
ペンが主電源に接触すると、即座にマルチメータの内部コンポーネントが損傷する可能性があります。
したがって、マルチメータを使用して測定する前に、測定ギアが正しいかどうかを確認する必要があります。
使用後は、測定選択をAC 750VまたはDC 1000Vに置き、
このようにして、次回の測定でどのようなパラメータが誤って測定されても、デジタルマルチメータに損傷を与えることはありません。
