壊れたスタイラスで FireWire ケーブルをテストしようとするとどうなりますか?

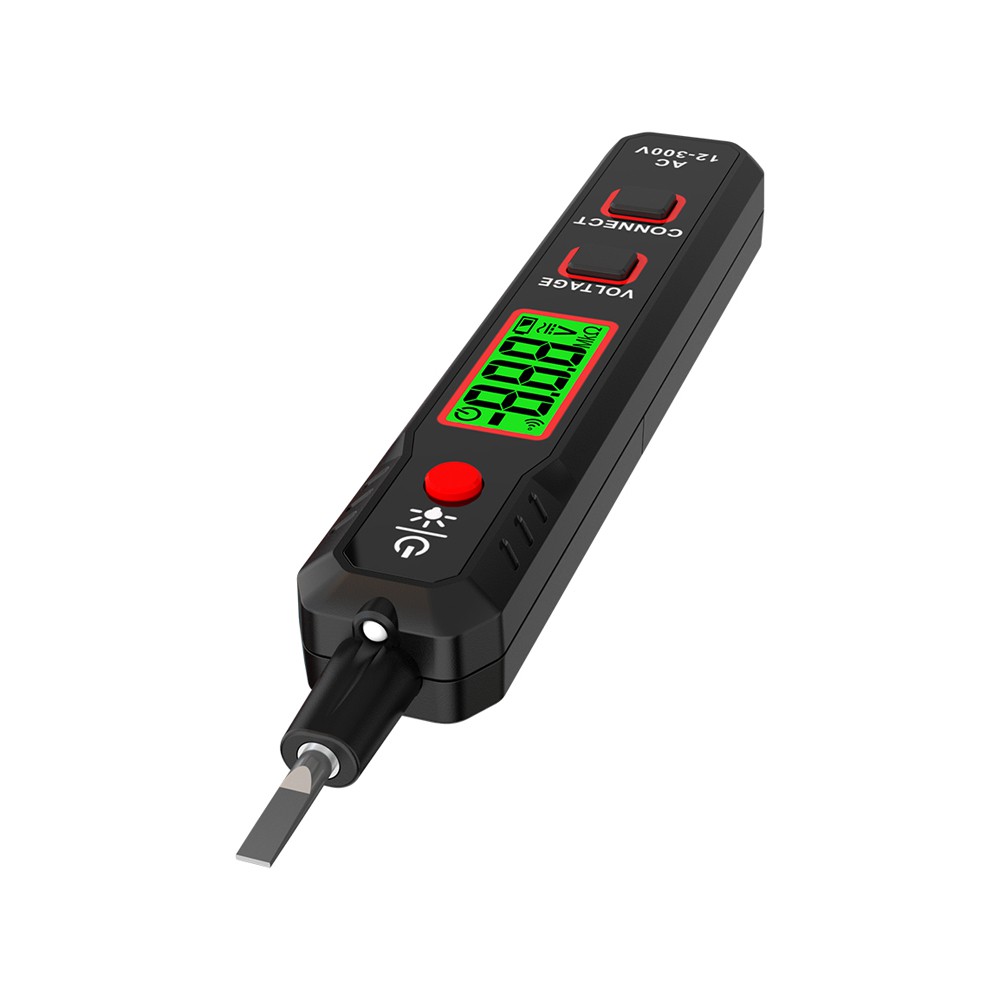

スタイラスは一般に高抵抗抵抗器、ネオン管、バネなどの部品で構成されています。この高抵抗抵抗器の抵抗値は一般に MΩ レベルであり、ネオン管と直列に接続して電流を制限し、テスト時に大きな電流がネオン管と人体に流れるのを防ぎます。抵抗器が損傷する可能性は非常に低いですが、抵抗器とネオン管とバネの間に接触不良などの障害がある場合、障害を認識しないまま、ペンが AC 高電圧で帯電した人体を測定すると、ネオン管が点灯せず (または明るさが非常に弱い)、誤判断が発生し、ユーザーが感電する可能性があります。 また、スタイラスがうっかり内部に水が入ってしまった場合、内部の湿度が高くなり、この時にペンにAC220Vの電圧を測ると、感電する可能性も非常に高くなります。そのため、スタイラスを使用する前には、スタイラスの良し悪しをチェックし、欠陥がないことを確認してから使用してください。
スタイラスの代わりにデジタルマルチメーターを使用してゼロラインとファイヤーラインを判定し、その範囲をAC 200V電圧ギアに切り替えることができます。黒いペンが地面または壁に触れ、赤いペンが2本のワイヤに接触します。赤いペンがゼロラインに接触している場合、マルチメーターは0ボルトに近い非常に小さな電圧を表示します。赤いペンがファイヤーラインに接触している場合、マルチメーターは通常数十ボルトを超える電圧を表示します。スタイラスとは異なり、この方法でAC高電圧を測定する方が安全です。スタイラスでは体に電流が流れます。
①危険です！
② ただし、FireWire をスタイラスで測定する場合は危険は発生しません。スタイラスで使用される高抵抗抵抗器はソリッドコア抵抗器 (ボリューム抵抗器とも呼ばれます) で、有機合成ソリッドコア抵抗器と無機合成ソリッドコア抵抗器の 2 つのカテゴリに分けられます。これらの抵抗器は、粒状の導電性材料、充填剤として使用される非導電性粉末材料、および結合剤の混合物からプレスされます。粒状の導電性材料はカーボン ブラックとグラファイトです。非導電性粉末材料は雲母粉、石英粉、ガラス粉、二酸化チタン (二酸化チタン粉末) などです。結合剤は有機結合剤を使用する場合もあれば、無機結合剤を使用する場合もあります。前述の有機ソリッドコア抵抗器と無機ソリッドコア抵抗器の 2 つのカテゴリは、結合剤の種類に基づいて区別されます。このタイプの抵抗器は、過負荷に対する耐性が強く、信頼性が高く、簡単に破損しません。 損傷の場合、切断状態として提示されることもあります。つまり、ネオン管は損傷していませんが、明るくありませんが、ファイアワイヤを測定するためにスタイラスを持っている人が感電することはありません。
感電の危険は、ファイアワイヤに電力が供給されているときに発生します。スタイラスの抵抗器が破損して誤って電力がないと報告されると、人が誤ってファイアワイヤに触れて感電する可能性が高くなります。
スタイラス抵抗器（ほとんどは固体圧縮抵抗器、抵抗値は数M）が不良の場合、2つのケースに分けられます。1つは接続が切断されている場合（これがより一般的なケース）、もう1つは接続が切断されている場合です。
1 つが切断され（これがより多い）、抵抗が切断された後、電源回路が切断され、スタイラスのネオン バブルに電流が流れず、ネオン バブルが点灯せず、回路の充電状況の測定が誤認されやすくなります。
2 つ目は、ショート（このケースは少ない）で、スタイラス ネオン管が瞬間的な高圧により故障します（ネオン バブルの正常な動作電圧は 70V）。その後、ネオン管は保険の役割を果たして、人に危害を及ぼすことはありません。
