デジタルオシロスコープとアナログオシロスコープの違いは何ですか?
アナログ オシロスコープは、アナログ回路（オシロスコープの基礎となる電子銃）を使用し、電子銃からスクリーンに電子を発射し、発射された電子を集束させて電子ビームを形成し、スクリーンに当てます。スクリーンの内面には蛍光物質が塗布されており、電子ビームが当たった箇所は発光します。
デジタル オシロスコープは、データ取得、A/D 変換、ソフトウェア プログラミングなどの一連の技術によって製造された高性能オシロスコープです。デジタル オシロスコープは一般にマルチレベル メニューをサポートし、ユーザーにさまざまなオプション、さまざまな分析機能を提供できます。波形を保存および処理するためのストレージを提供できるオシロスコープもあります。
デジタル オシロスコープはデジタル ベースであり、デジタル原理に基づいて動作します。通常、連続信号は最初にサンプリング (離散化) されます。次にフィルタリングされます。
一方、アナログ オシロスコープは、アナログ回路を使用して連続信号を直接処理し、表示します。プロセス全体はアナログ回路に基づいています。
オシロスコープは非常に用途の広い電子測定機器です。目に見えない電気信号を目に見える画像に変換できるため、さまざまな電気現象のプロセスを研究できます。オシロスコープを使用すると、さまざまな信号振幅の経時波形曲線を観察できます。また、電圧、電流、周波数、位相差、振幅調整など、さまざまな量をテストするためにも使用できます。
オシロスコープは、アナログオシロスコープとデジタルオシロスコープに分けられます。
アナログオシロスコープ:
アナログ オシロスコープは、信号電圧を直接測定し、電子ビームをオシロスコープの画面上で左から右に通過させることで電圧を垂直に描画します。

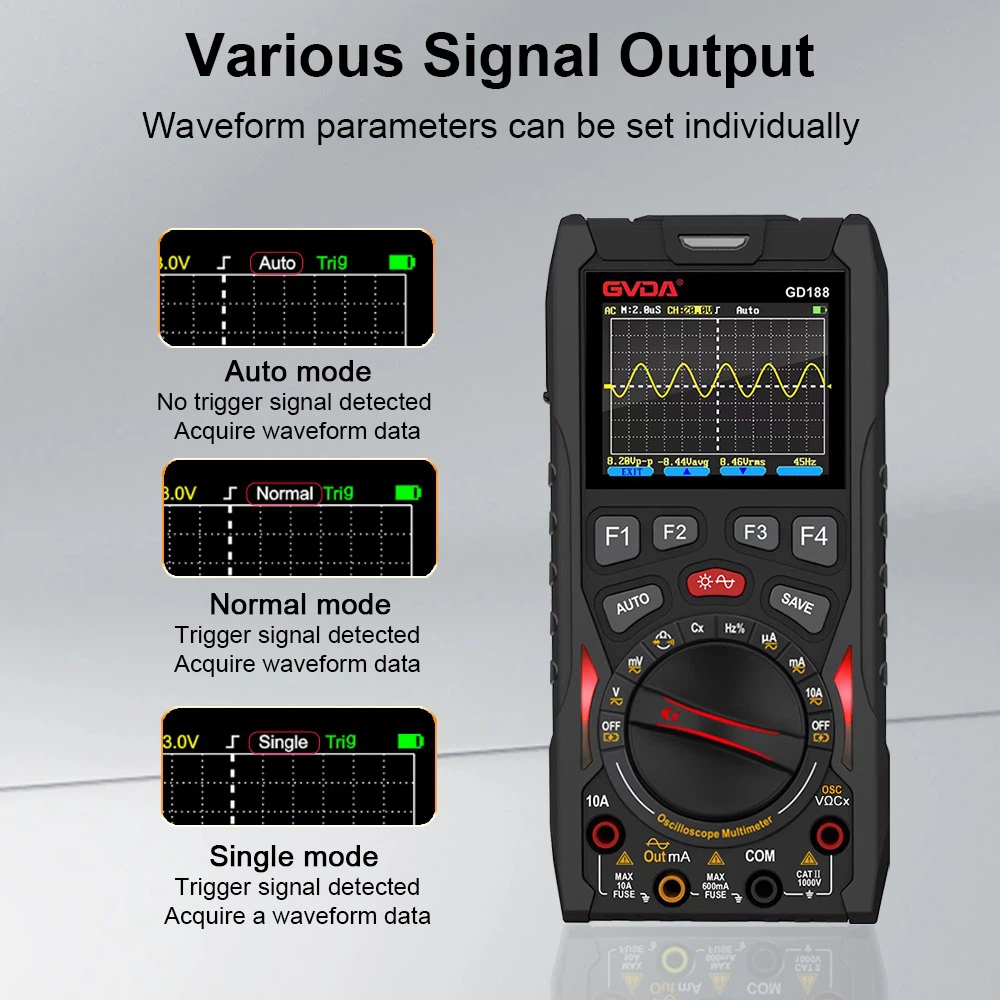

デジタルオシロスコープ:
デジタル オシロスコープは、測定された電圧をアナログ コンバータ (ADC) を介してデジタル情報に変換することで機能します。デジタル オシロスコープは、波形の一連のサンプル値をキャプチャしてサンプル値を保存します。保存制限は、蓄積されたサンプル値が波形を描写できるかどうかを決定するもので、その後デジタル オシロスコープは波形を再構築します。
デジタル オシロスコープは、デジタル ストレージ オシロスコープ (DSO)、デジタル蛍光オシロスコープ (DPO)、サンプリング オシロスコープに分類できます。
アナログ オシロスコープでは、帯域幅を向上させるために、オシロスコープ、垂直増幅、水平スキャンの完全な進歩が必要です。デジタル オシロスコープの帯域幅を向上させるには、フロントエンド A/D コンバータのパフォーマンスを向上させるだけでよく、オシロスコープとスキャン回路に特別な要件はありません。さらに、デジタル オシロスコープは、メモリ、ストレージ、処理、および多重トリガーとオーバートリガー機能を最大限に活用できます。1980 年代にデジタル オシロスコープが台頭し、その結果は数多くありましたが、アナログ オシロスコープを全面的に置き換える傾向により、アナログ オシロスコープは前面から背面に後退しました。
