マルチメータによる三相非同期モータ巻線の同名判定方法
方法1：三角接続の測定方法

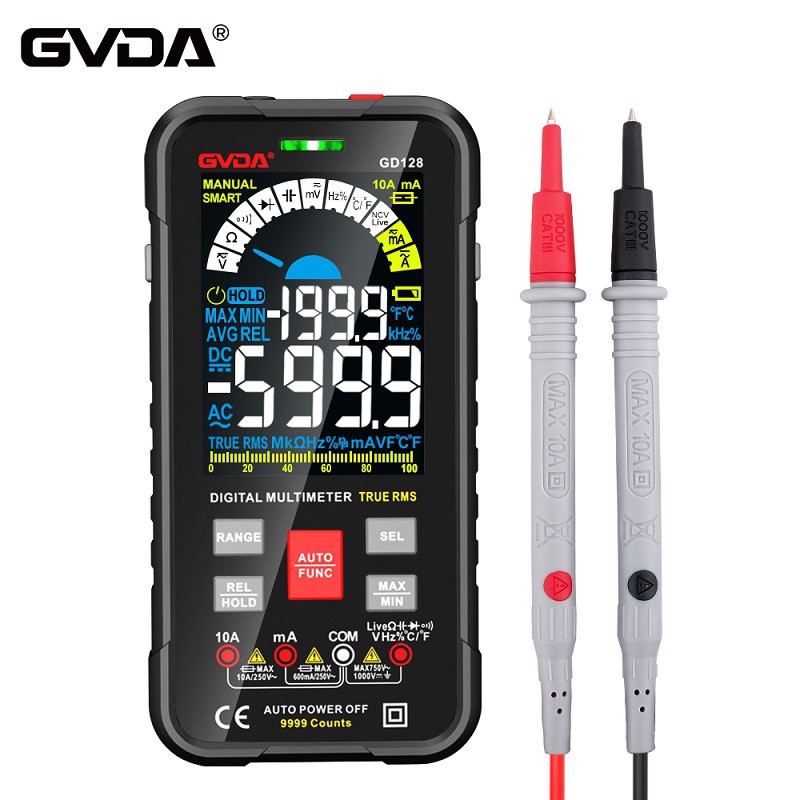

ステップ 1: マルチメータを R × に設定します。 100 ギアでモーター接続箱の 6 本の出力線と 2 本の接地線を測定し、三相巻線を決定します。
具体的な方法; 赤 (または黒) のプローブをリード線の 1 つに接続します。 黒（または赤）のペンは、他の 5 本のリード線に順番に接触します。 チャネルの 2 つの出力端子 (大きなたわみと低抵抗を指します) は 1 つの相にあり、後続の 2 つの相と区別するためにマークが付けられています (識別マークとして結び目または着色を使用することをお勧めします)。 同様に、6 つの発信回線は 3 つのグループに分割されます (図 2 を参照)。
ステップ 2: マルチメータを電流マイクロアンペア範囲に設定し、図に示すように配線をチェックして、二相巻線の始まりと終わりを決定します。
具体的な方法:
(1) マルチメータを電流マイクロアンペア範囲に設定します。
(2) マルチメーターの赤と黒のプローブをモーターの 1 つの巻線の 2 つの端点に接続します。
(3) 次に、モーターのもう一方の相の 2 つの端点をキロワット バッテリーのマイナス端子とプラス端子に接触させます (または、テストのためにマルチメーターからバッテリーを取り外します) E (9V または 1.5V バッテリー)。
(4) マルチメータの指針がプラス方向に振れている場合、バッテリのプラス端子とマルチメータのマイナス端子 (黒いプローブ) は同じ端子になります。 逆に、バッテリーのマイナス極の端子とマルチメーターのマイナスリード（黒ペン）の端子は同じ名前です。 図に示すように、最初 (または最後) の端には黒い点が付いています。これは、同じ名前の端を意味します。 同じ方法で、もう一方のフェーズの開始と終了を再度決定します。
方法2：スター結線測定方法
ステップ 1: 三相巻線を決定します (方法は上記と同じですが、各相が検出された後、三相固定子巻線を区別するために単純かつ明確なマーキングを行う必要があることに注意してください)。
ステップ 2: スター結線により、三相巻線の最初と最後の端が決まります。
具体的な方法:
(1) マルチメータをマイクロアンペアの位置に設定します。
（２）三相非同期電動機の３つの巻線のそれぞれの一端を赤色リード線で短絡し、他の３端を互いに接続し、さらに黒色リード線で接続する。
(3) モーターを一定速度で回転させ、指針の振れを観察します。
(4) ポインタのたわみがほとんどない場合、一緒に接続された各巻線の選択された 3 つのワイヤ端は同じ名前の端になります (図 3 を参照)。 それ以外の場合は、ワイヤー交換調整を行ってください。
2. ライン変更パターン:
(1) 3 つの巻線の開始と終了を別々にマークし、ピン番号を予約します。
(2) 1組の巻線（端子⑤～⑥とする）は常に基準として固定されます。
(3) 残りの 2 つのグループのいずれかをペアリングした後、具体的な方法 (1) ～ (4) に従って識別します。 それでもずれがある場合は、もう一方のグループの先頭と末尾を合わせて、「1)～(4)」などの特定の方法を使用することで、正しい同名末端を特定できます。
